VW3355WSL Видеостена 3х3 Комплект видеостены

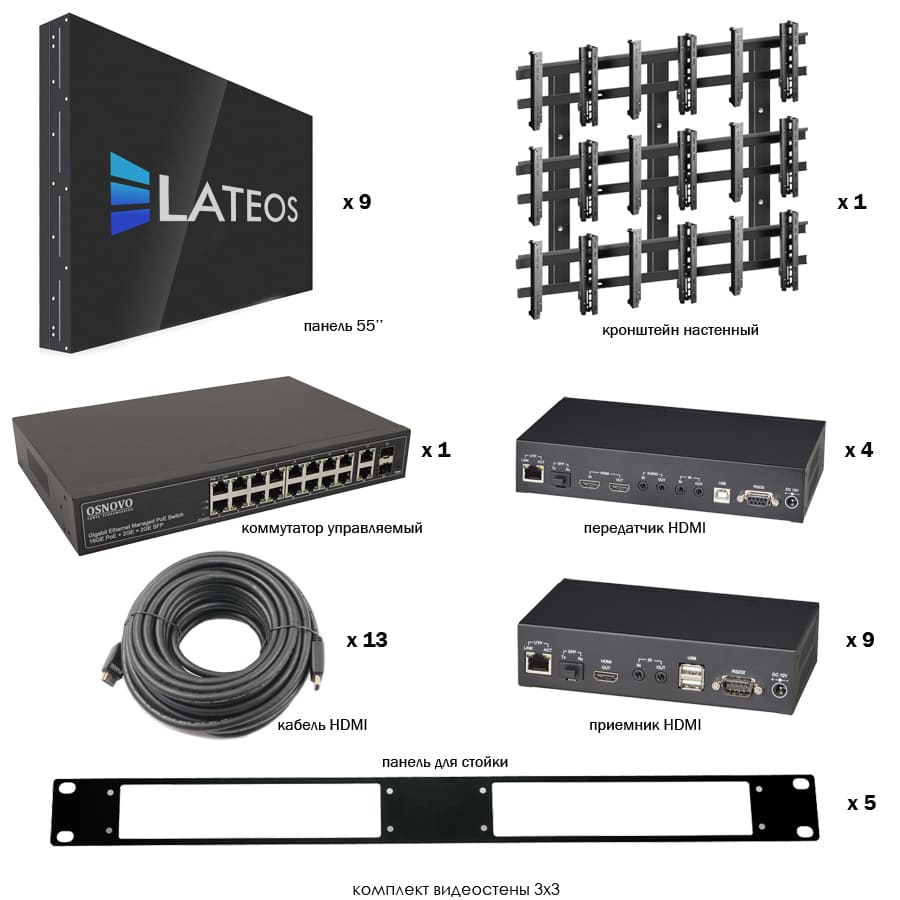

В комплект видеостены Lateos VW3355WSL (формат 3×3) входит девять ЖК-панелей Lateos LD-55213S, гигабитный управляемый РоЕ-коммутатор Osnovo SW-8182/L (300W), четыре передатчика сигналов SC&T HKM02BPT-4K, девять приемников сигналов SC&T HKM02BPR-4K, настенный кронштейн Lateos LB-33WT, четыре HDMI-кабеля Lazso WH-111 (3 м) и девять — Lazso WH-111 (5 м), пять монтажных панелей SC&T TPN002U, пульт ДУ.

Внешний контроллер на базе приемопередатчиков HDMI поддерживает управление посредством ПК (Windows) или мобильных устройств на ОС Android и iOS, получение контента по LAN от четырех источников. Максимальное разрешение видеостены — 5760×3240, диагональ — 165", толщина швов между экранами — 3.5 мм. Суммарная мощность — 2.47 кВт. Размер — 3640.2×2052×117.7 мм.

LD-55213S

2 Мп (1920×1080) LCD-панель с диагональю 55", построенная на IPS-матрице, получает сигнал от аналогового входа, HDMI, VGA или DVI (на выбор). Поддерживает обновление прошивки через USB-порт, круглосуточный режим работы.

Характеристики:

• Площадь отображения — 1209.6×680.4 мм.
• Контрастность — 1400:1.
• Яркость — 500 кд/м².
• Количество отображаемых цветов — 16.7 млн.
• Угол обзора по горизонтали и вертикали — 178°.
• Время отклика — 8 мс.
• LED-подсветка (наработка на отказ 50 000 ч.).

Интерфейсы: вход — RS-232 (RJ-45), HDMI-A, DVI-I, VGA, BNC и USB-A, выход — два RS-232 (RJ-45). Питание — AC 90 ~ 253 В. Потребляемая мощность — 240 Вт. Рабочие температуры — 0 ºС… +50 ºС. Размер — 1213.4×684×117.7 мм. Вес — 26 кг.

.

SW-8182/L (300W)

РоЕ-коммутатор укомплектован 16 RJ-45 с РоЕ, двумя RJ-45 и двумя SFP. Бюджет РоЕ — 300 Вт, на порт — до 30 Вт. Коммутационная способность матрицы — 128 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Буфер пакетов — 4.1 Мбайт. Размер таблицы MAC-адресов — 8K. Управление — через web-интерфейс, RS-232 и Telnet. Схема подключения — каскад, звезда, кольцо.

Функциональность:

• SNMP — протокол управления сетями на базе архитектур TCP/UDP.
• RMON — дистанционный контроль сети.
• SSH — управление с шифрованием трафика.
• IGMP snooping — интеллектуальная пересылка многоадресного потока, контроль сетевого трафика.
• Технология приоритизации QoS.
• Проверка статуса подключенного PoE-устройства с перезагрузкой.
• Безопасность: изолирование портов, списки контроля доступа ACL, аутентификация клиентов с 802.1x через сервер RADIUS для доступа к ресурсам сети, защита от широковещательного шторма, фильтрация и защита BPDU-пакетов.
• Jumbo-фрейм 9 кбайт.
• Управление потоком 802.3x.
• STP, MSTP.
• Агрегирование каналов 802.3ad.
• Защита от петель в сети.
• Зеркалирование портов.
• MDI/MDI на медных портах — автоматическое определение типа контактов для работы с прямыми и кроссовыми кабелями.

Предусмотрены вентиляторы охлаждения, LED-индикаторы. Питание — AC 100 ~ 240 В. Энергопотребление без РоЕ — 10 Вт. Рабочие температуры — 0 °C... +50 °C. Монтаж — в 19" стойку. Размер — 295×45×195 мм.

HKM02BPT-4K и HKM02BPR-4K

Передатчик и приемник сигналов HDMI, аудио, USB, ИК и RS-232 по Ethernet поддерживают масштабируемую матричную коммутацию видеостен (максимально 8×16), расстояние передачи — до 150 м по витой паре cat. 5e и cat. 6 в режиме точка — точка и до 60 км — по волоконно-оптическому кабелю (SFP-модули в комплект не включены). Оборудованы ЖК-дисплеем.

Функциональность:

• Разрешение — 3840×2160 при 30 Гц, 1920×1080 при 60 Гц.
• Двунаправленная передача сигналов управления, разветвление сигнала RS-232 с одного TX на несколько RX, ИК-сигнала на расстояние 5 м с углом ±45°, аналогового аудио (только в unicast-режиме).
• Поддержка смешения аналогового аудио с HDMI-сигналом (функция эмбеддера) и разделения входного HDMI-сигнала на аудиовыход и обычный HDMI-выход (функция аудиоэкстрактора), параллельный вывод аналогового звука и звука с HDMI.
• Предотвращение незаконного копирования (HDCP 2.2).

Интерфейсы передатчика: вход и сквозной выход HDMI-A, аудио-вход-выход, RS-232, RJ-45, SFP, USB 2.0, приемника: выход HDMI-A, аудиовход для микрофона, аудиовыход, RS-232, RJ-45, SFP, два USB 2.0, два USB 1.1. Питание — РоЕ. Размер передатчика — 210×123×40 мм, приемника — 167×103×40 мм.

LB-22WT

Кронштейн на девять мониторов выдерживает нагрузку до 630 кг. Конструкция с обратным наклоном (на 25º) креплений разработана для простого доступа к задней части панелей (подключение, ТО). Предусмотрено регулирование на 0 ~ 50 мм по вертикали. Кронштейн выполнен из стали с порошковым покрытием, толщина металла — 2 мм. Размер — 1800×1600×100 мм. Вес — 73 кг.

WH-111 (3 м) и WH-111 (5 м)

Кабели передачи сигнала HDMI 2.0 в среде Fast Ethernet поддерживают разрешение 8 Мп, цветность 4:4:4. Диаметр проводника — 0.255 мм (30 AWG), экран — тройной, тип разъемов — HDMI-A (M), контакты покрыты техническим золотом.

TPN002U

Монтажная панель для 19" стойки на два посадочных места рассчитана на приемники сигналов SC&T HKM02BPR-4K. Материал — сталь с порошковым покрытием. Размер — 482×44×2 мм (1 U). Вес — 100 г.
