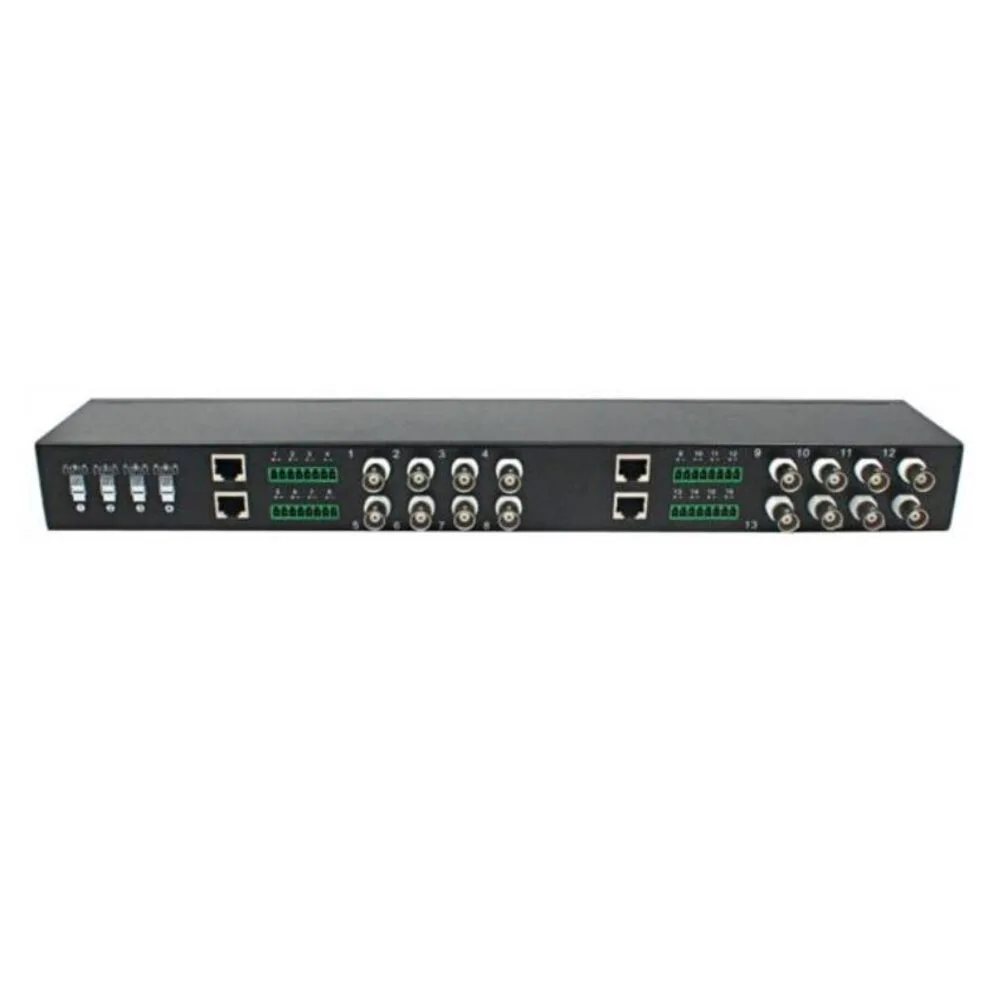

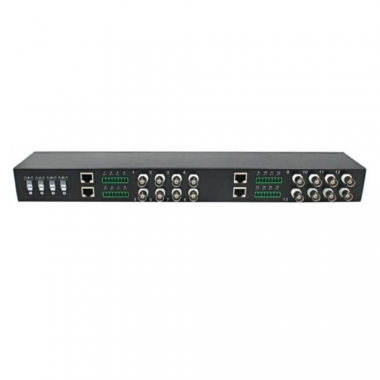

Osnovo TP-H16 Пассивный 16-канальный приёмопередатчик HDCVI/HDTVI/AHD

Пассивные 16-ти канальные приемопередатчики OSNOVO TP-H16 предназначены для передачи видеосигнала HDCVI / HDTVI / AHD в помехозащищенном виде по кабелю витой пары на расстояние:

• до 500м (AHD/1080p), 450м (HDCVI/1080p), 350м (HDTVI/1080p) при работе с активным приемником RA-H3/2;
• до 250м (разрешение 1080р) при работе c пассивными приемопередатчиками TP-H4, TP-H16, TP-H16, TP-H/1, TP-H/2.

  В приемопередатчиках TP-H16 предусмотрено 2 варианта подключения кабеля витой пары:
• Разъем RJ45 (1 порт на 4 канала);
• Клеммная колодка (2pin на канал).

  Пассивные 16-ти канальные приемопередатчики TP-H16 с успехом могут быть использованы в случаях, когда необходимо подключить к системе видеонаблюдения удаленную HDCVI / HDTVI / AHD -видеокамеру, используя более простой в монтаже и более помехозащищенный кабель «витой пары».

  Особенности
• Тип видеосигнала: HDCVI / HDTVI / AHD;
• Количество каналов: 16;
• Расстояние передачи при работе с активным приемником RA-H3/2: 500м для AHD, 450м для HDCVI, 350м для HDTVI;
• Расстояние передачи при работе с пассивными приемопередатчиками: до 250м;
• Максимальное разрешение: 1080р;
• Полоса пропускания: до 65МГц;
• Не требует источника питания;
• Два варианта подключения: RJ45 (1 порт на 4 канала) или клеммная колодка (2pin на канал);
• Рекомендуемый кабель: UTP Cat5e;
• Возможность работы, как с пассивными приемопередатчиками, так и с активными приемниками/передатчиками;
• Возможность монтажа в 19” стойку;
• Простота и надежность в эксплуатации.


  Технические характеристики

  • Назначение: Пассивный 16-канальный приемопередатчик
  • Тип сигнала: HDCVI /HDTVI / AHD
  • Количество каналов видео: 16
  • Расстояние передачи: 250м (1080р)
  • Разрешение (макс.): 1080р
  • Полоса пропускания: до 65 Мгц
  • Фильтр: -
  • Грозозащита: -
  • Подключение: RJ45 x 4; Клм.(8pin) х 4; BNC x 16.
  • Питание: -
  • Класс защиты: -
  • Рекомендуемый кабель: UTP Cat5e/6 медный
  • Размеры (ШхВхГ) (мм): 430х100х44
  • Рабочая температура: 0...+50°C
  • Дополнительно: Подключение кабеля витой пары- RJ45 или клемм.колодка
  1. Комплект поставки:


  2. Приёмопередатчик TPH-8 – 1шт;
  3. Клемная колодка 8-pin – 4шт;
  4. Комплект крепления в стойку 19";
  5. Руководство по эксплуатации – 1шт;
  6. Упаковка – 1шт.
