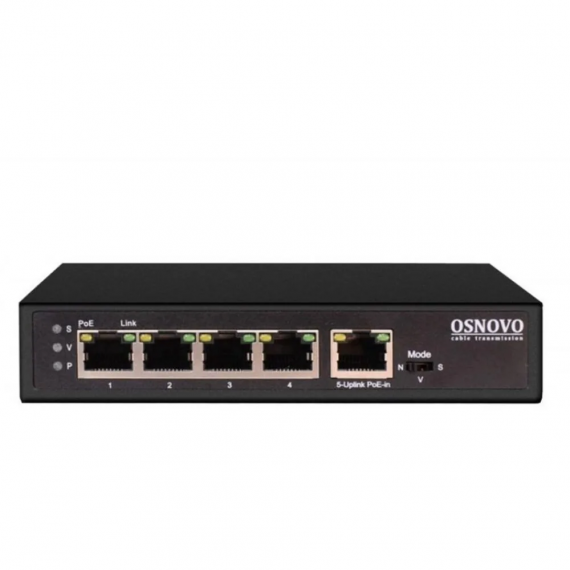

Osnovo SW-8050/D PoE Коммутатор/удлинитель Gigabit Ethernet

Коммутатор/удлинитель OSNOVO SW-8050/D на 5 портов предназначен для увеличения расстояния передачи данных Ethernet и питания по кабелю витой пары к сетевым устройствам по технологии PoE (Power Over Ethernet) на расстояние до 100м.

Коммутатор оснащен 4мя портами Gigabit Ethernet (10/100/1000 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 4 порта (PoE бюджет) составляет 85 Вт, что соответствует мощности в 21.3 Вт при загрузке всех 4х портов одновременно.

Кроме того в SW-8050/D предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору. Uplink-порт может быть использован для получения питания по PoE (до 90Вт, метод A 1,2(+) 3,6(-) и B 4,5(+) 7,8(–)) для запитывания коммутатора и подключенных к выходным портам PoE устройств.

Питание коммутатора осуществляется от PoE инжектора (коммутатора) мощностью PoE 90 Вт или внешнего блока питания DC52V(1.8A) (приобретается отдельно).

В коммутаторе SW-8050/D предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, коммутатор/удлинитель оборудован встроенными элементами грозозащиты.

Скорость передачи данных Ethernet сигнала на расстояние до 100м через коммутатор составляет 10/100/1000 Мбит/с (10/100/1000 BaseT) при использовании кабеля витой пары Cat 5e / Cat 6.

Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Кроме того SW-8050/D оборудован переключателем выбора режимов, который может блокировать передачу данных между портами коммутационной матрицы (режим изоляции портов). Также имеется режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с)

Коммутатор SW-8050/D может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п.

Особенности оборудования


• Питание: через входной порт Uplink (PoE) или от внешнего БП,
• Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение подключаемых РоЕ-устройств,
• Максимальная мощность PoE на один порт - 30 Вт, при загрузке всех 4х портов одновременно – 21.3 Вт,
• Метод А подачи PoE выходных портов 1,2(+) 3,6(-),
• Режим изоляции портов (возможность блокировки передачи данных между выходными портами) для защиты от сетевого шторма,
• Режим увеличения расстояния передачи данных (до 250м) Скорость передачи ограничена 10 Мбит/с.,
• Автоматическое определение MDI/MDIX,
• Размер таблицы MAC-адресов: 2K,
• Пропускная способность коммутационной матрицы: 12 Гбит/с,
• Размер буфера пакетов: 2.5М,
• Стандарты: IEEE 802.3x full-duplex flow control,
• Защита от превышения максимального тока нагрузки и КЗ,
• Встроенная грозозащита,
• LED индикаторы режимов работы,
• Поддержка «быстрого подключения» (без дополнительных настроек),
• Прочный металлический корпус,
• Рекомендованный кабель витой пары Cat 5e / Cat 6,
• Простота и надежность в эксплуатации.

Комплектация

1. Коммутатор/удлинитель SW-8050/D – 1шт.
2. Руководство по эксплуатации – 1 шт.
3. Упаковка – 1 шт.

Технические характеристики

• Артикул: 13246
• Общее кол-во портов: 5
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE: 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Встроенные оптические порты: -
• Топология подключения: -
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 85
• Стандарты PoE: IEEE 802.3af IEEE 802.3at Автоматическое определение подключенных PoE устройств
• Метод подачи PoE: Метод А: 1, 2 (+), 3, 6 (-)
• Буфер пакетов: 2,5МБ
• Таблицы MAC-адресов: 2К
• Пропускная способность коммутационной матрицы (Switching fabric): 12 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3u 1000BASE-T IEEE 802.3x
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: нет
• Режим антизависания PoE-устройств: нет
• Интерфейс управления: -
• Индикаторы: • Power (подается питание), • Vlan (режим изоляции выходных портов вкл.), • Giga (подается PoE, RJ-45, оранжевый), • Link (подкл. оборудование, RJ-45, зеленый)
• Питание: Питание: - по PoE (инжектор/коммутатор), - от БП. В режиме передачи данных: DC9-57V(0.5A), В режиме передачи PoE: DC37-57(1.8A)
• Энергопотребление (без нагрузки PoE): 5 Вт
• Размеры (ШхВхГ) (мм): 140x28x80
• Рабочая температура: -10…+55°С
• Дополнительно: Режим CCTV – до 250м, скорости 10 Мбит/с. Питание: - от PoE- инжектора (коммутатора), Uplink - DC37- 57V, максимальная мощность 90Вт , - от блока питания. Встроенная грозозащита - 3kV
