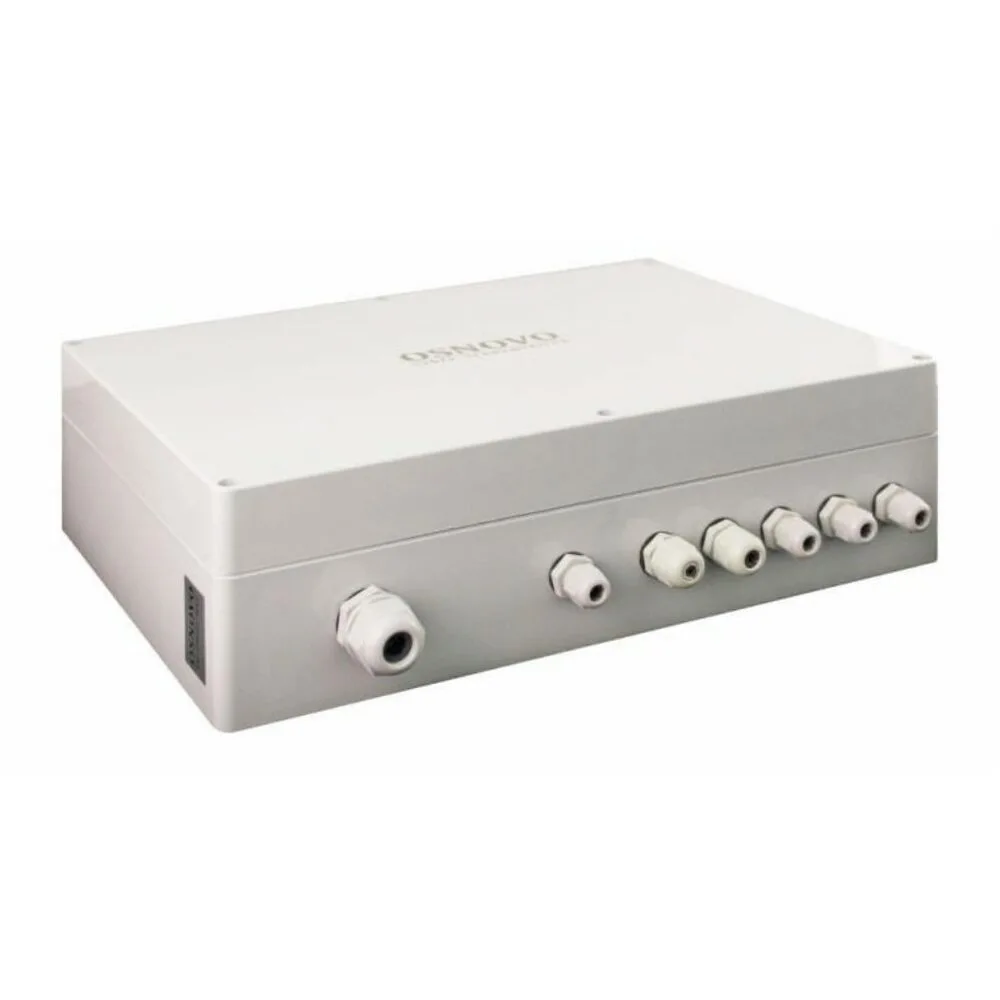

Osnovo SW-80501/W Уличный PoE коммутатор Gigabit Ethernet на 6 портов

OSNOVO SW-80501/W - уличный PoE коммутатор Gigabit Ethernet на 6 портов SW-80501/W (далее по тексту – коммутатор) предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м в условиях эксплуатации вне помещений.

В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном рабочих температур.

Коммутатор SW-80501/W оснащен 4 портами Gigabit Ethernet (10/100/1000Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoEустройства. Максимальная выходная мощность на один порт составляет 30 Вт, при этом общая выходная мощность на 4 порта (PoE бюджет) составляет 120 Вт.

Для подключения коммутатора SW-80501/W к локальной сети, сети Ethernet или другому коммутатору предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт.

Помимо этого, в коммутаторе SW-80501/W предусмотрен 1 SFPслот (1000Base-X) для подключения SFP-модуля (в комплект поставки не входит), который позволяет подключить коммутатор к сети по оптоволоконной линии, также коммутатор оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля.

Коммутатор поддерживает передачу Jumbo-фреймов и автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Для защиты от попадания влаги внутрь коммутатора SW80501/W ввод кабелей в корпус осуществляется через гермовводы.

Питание коммутатора осуществляется от сети AC 100-240V, максимальная потребляемая мощность 126 Вт.

Коммутатор SW-80501/W рекомендуется использовать при необходимости объединить несколько сетевых устройств (IP-камеры, IP-телефоны, точки доступа и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации вне помещений.

Особенности оборудования


• Уличное исполнение, диапазон рабочих температур -40…+50°С,
• Корпус из поликарбоната (степень защиты IP66),
• 1 Gigabit Ethernet Uplink-порт (10/100/1000 Base-T)
• 1 Gigabit Ethernet SFP-слот (1000Base-X) – для передачи Ethernet по оптике с помощью SFP-модуля (в комплект поставки не входит),
• 4 Gigabit Ethernet порта (10/100/1000Base-T) с поддержкой PoE,
• Максимальная выходная мощность PoE – 30Вт на порт,
• Суммарная мощность PoE – 120Вт на 4 порта,
• Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение РоЕ-устройств,
• Автоматическое определение MDI/MDIX,
• Размер таблицы MAC-адресов: 1К,
• Размер буфер пакетов: 1М,
• Поддержка Jumbo-фрейм: 9 К,
• Пропускная способность коммутационной матрицы: 12 Гбит/с,
• Оптический кросс для удобства подключения оптоволоконного кабеля,
• Защита от превышения максимального тока нагрузки и КЗ,
• LED индикаторы режимов работы,
• Питание от сети AC 100-240V,
• Простота и надежность в эксплуатации.

  Комплектация
  1. Уличный коммутатор SW-80501/W – 1шт,
  2. Оптическая розетка – 1шт,
  3. Пигтейлы SM SC/UPC – 1шт,
  4. Комплект для защиты сварного стыка (КДЗС) – 1шт,
  5. Комплект гермовводов – 1шт.
  6. Руководство по эксплуатации –1шт,
  7. Упаковка – 1шт.

  Технические характеристики

  • Артикул: 13320
  • Назначение: Уличный коммутатор
  • Общее кол-во портов: 6
  • Кол-во портов FE+PoE: -
  • Кол-во портов FE: -
  • Кол-во портов GE+PoE: 4
  • Кол-во портов GE: 1
  • Кол-во портов GE (не Combo порты): 1
  • Кол-во портов SFP: 1
  • Кол-во портов SFP FE (не Combo порты): -
  • Кол-во портов SFP GE (не Combo порты): 1
  • Кол-во портов Combo GE (RJ45+SFP): -
  • Встроенные оптические порты: -
  • Мощность PoE на один порт (макс.) (Вт): 30
  • Суммарная мощность PoE всех портов (макс.) (Вт): 120
  • Стандарты PoE: IEEE 802.3af IEEE 802.3at
  • Метод подачи PoE: Метод A 1/2(+), 3/6(-)
  • Управление: -
  • Топологии подключения: звезда каскад
  • Функция антизависания Poe-устройств: -
  • Буфер пакетов: 1 МБ
  • Таблицы MAC-адресов: 1 К
  • Пропускная способность коммутационной матрицы (Switching fabric): 12 Гбит/с
  • Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
  • Поддержка jumbo frame: 9 КБ
  • Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure, IEEE 802.3af for POE IEEE 802.3at for POE+
  • Функциии уровня 2: -
  • Качество обслуживания (QoS): -
  • Безопасность: -
  • Интерфейс управления: -
  • Индикаторы: PWR - индикатор подключения БП, FX1 - активность оптического SFP порта, Link/ACT – индикаторы Ethernet
  • Питание: AC100…240V
  • Энергопотребление (без нагрузки PoE): <6 вт=''>
  • Система резервного питания: -
  • Система термостабилизации: -
  • Охлаждение: Конвекционное (без вентилятора)
  • Рабочая температура (температура окружающей среды): -40...+50 °С
  • Температура внутри уличного коммутатора: -
  • Класс защиты: IP66
  • Размеры (ШхВхГ) (мм): 300x230x111
  • Дополнительно: В комплекте оптическая розетка, пигтейл SM/SC. Корпус из поликарбоната.
