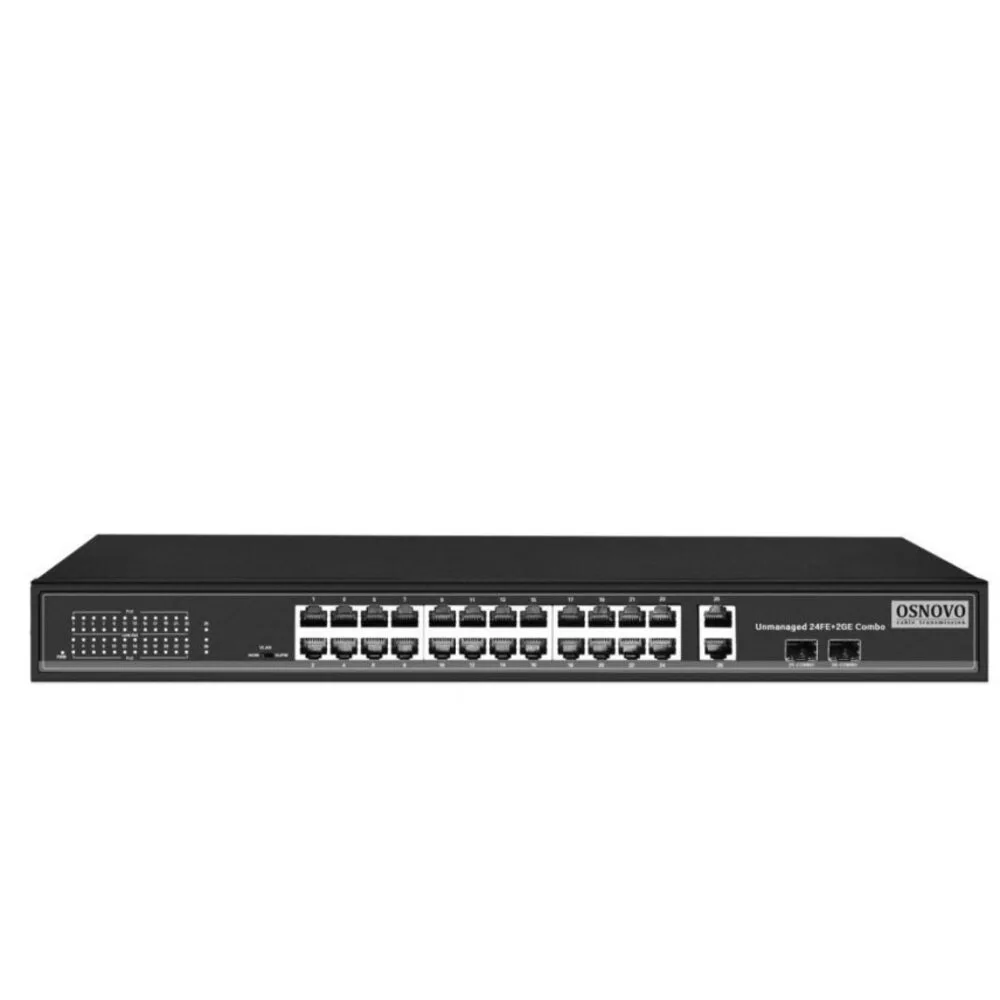

Osnovo SW-62422(400W) PoE коммутатор Fast Ethernet

PoE коммутаторы SW-62422(400W) и SW-62444(400W) на 26 и 28 портов предназначены для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутаторы оснащены 24 портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства.

Максимальная выходная мощность PoE на один порт составляет 30 Вт. При этом общая выходная мощность на 24 порта (PoE бюджет) составляет 385 Вт. Первый FE порт имеет возможность подавать PoE двумя методами для запитывания подключенных к нему PoE устройств (метод A 1,2(+) 3,6(-) и метод B 4,5(+) 7,8(–)).

Для подключения коммутаторов к локальной сети, сети Ethernet или другому коммутатору предусмотрены отдельные Gigabit Ethernet (10/100/1000 Base-T) Combo Uplink-порты (SFP+RJ45). Подключение может быть выполнено с помощью медного или оптоволоконного кабеля (SFP-модули в комплект поставки не входят). Коммутаторы SW62422(400W) и SW-62444(400W) имеют 2 и 4 Gigabit Ethernet (10/100/1000 Base-T) Combo Uplink-порта соответственно.

Питание коммутаторов осуществляется от сети AC 100-240V, максимальная потребляемая мощность 400 Вт.

В коммутаторах предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Коммутаторы поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation).

Коммутаторы имеют два дополнительных режима работы: режим изоляции портов (VLAN) при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма и сетевых атак) и режим увеличения расстояния передачи данных до 250м (скорость передачи данных ограничена 10 Мбит/с).

Кроме того, коммутаторы оборудованы встроенными элементами грозозащиты. Конструкция корпуса позволяет монтировать коммутаторы в 19-и дюймовую стойку (крепления входят в комплект поставки). Коммутаторы SW-62422(400W) и SW-62444(400W) могут быть с успехом использованы для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IPтелефоны, точки доступа и т.п.

Особенности оборудования

• 2 Gigabit Ethernet Combo Uplink-порта,
• 24 Fast Ethernet портов с поддержкой PoE (10/100 Base-T),
• Питание от сети AC 100-240V,
• Монтаж в 19' стойку (крепления входят в комплект поставки),
• Режим изоляции портов (VLAN) для защиты от сетевого шторма,
• Режим увеличения дальности передачи сигналов до 250 м. (скорость передачи данных ограничена 10 Мбит/с),
• Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение подключаемых РоЕ-устройств,
• Максимальная мощность PoE на один порт - 30 Вт, при загрузке всех 24-и портов одновременно общая выходная мощность 385 Вт (16 Вт на порт при загрузке всех портов одновременно),
• Метод А и В подачи PoE (первый выходной порт),
• Автоматическое определение MDI/MDIX,
• Размер таблицы MAC-адресов: 8K,
• Пропускная способность коммутационной матрицы: 16 Гбит/с,
• Размер буфера пакетов: 4.1М,
• Стандарты: IEEE 802.3x full-duplex flow control,
• Питание от сети AC 100-240V,
• Защита от превышения максимального тока нагрузки и КЗ,
• Встроенная грозозащита 3 кВ,
• LED индикаторы режимов работы,
• Поддержка «быстрого подключения» (без дополнительных настроек),
• Прочный металлический корпус (IP30),
• Простота и надежность в эксплуатации.
  Комплектация
  1. Коммутатор – 1шт.
  2. Монтажный комплект для крепления в стойку – 1шт.
  3. Кабель питания для AC 100-240V – 1 шт.
  4. Руководство по эксплуатации – 1 шт.
  5. Упаковка – 1 шт.

  Технические характеристики

  • Модель: SW-62422(400W)
  • Общее кол-во портов: 26
  • Кол-во портов FE+PoE: 24
  • Кол-во портов FE: -
  • Кол-во портов GE+PoE: -
  • Кол-во портов GE (не Combo порты): -
  • Кол-во портов Combo GE (RJ45+SFP): 2
  • Кол-во портов SFP (не Combo порты): -
  • Встроенные оптические порты: -
  • Стандарты Ethernet:
    IEEE 802.3
    IEEE 802.3i 10BASE-T
    IEEE 802.3u 100BASE-TX
    IEEE 802.3ab 1000BASE-T
    IEEE 802.3x
    IEEE 802.3z 1000BASE-X
  • Скорость передачи данных: 10/100/1000 Мбит/с полудуплекс, полный дуплекс
  • Буфер пакетов: 4.1M
  • Таблица MAC-адресов: 8 К
  • Пропускная способность коммутационной матрицы: 16 Гбит/с
  • Скорость обслуживания пакетов:
    1000 Мбит/с - 1488,00 пакетов/с
    100 Мбит/c - 148,800 пакетов/c
    10 Мбит/c - 14,880 пакетов/c
  • Топология подключения: каскад, звезда
  • Поддержка jumbo frame: -
  • Функции уровня 2: -
  • Качество обслуживания (QoS): -
  • Управление: -
  • Стандарт PoE: IEEE802.3af, IEEE802.3at Автоматическое определение подключаемых РоЕ-устройств
  • Метод подачи PoE:
    Порты 2-24: А 1,2(+) 3,6(-)
    Порт 1: А 1,2(+) 3,6(-) В 4,5(+) 7,8(-)
  • Индикаторы: PWR (подается питание), PoE (подается PoE, порты 1-24), Link/Act (подкл. оборудование, передача данных, порты 1-24), 1000M (передача данных на скорости 1000 Мбит/с, Combo-порты), Link (передача данных, Combo-порты)
  • Потребляемая мощность (без нагрузки PoE): ≤15 Вт
  • Мощность PoE на один порт (макс.): 30 Вт
  • Суммарная мощность PoE всех портов (макс.): 385 Вт
  • Питание: AC 100-240V (400 Вт)
  • Встроенная грозозащита: 3 кВ (8/20 мкс)
  • Класс защиты: IP30
  • Тип монтажа: В 19'стойку или на плоскую поверхность
  • Рабочая температура: -10…+55°С
  • Относительная влажность: до 90% без конденсата
  • Размеры (ШxВxГ), мм: 440x45x290
  • Дополнительно:
    Режим изоляции портов (порты коммутируются только с Uplink-портом) для защиты от сетевого шторма.
    Режим увеличения расстояния передачи данных (до 250м). Скорость передачи ограничена 10 Мбит/с.
    Монтажный комплект для крепления в стойку.
