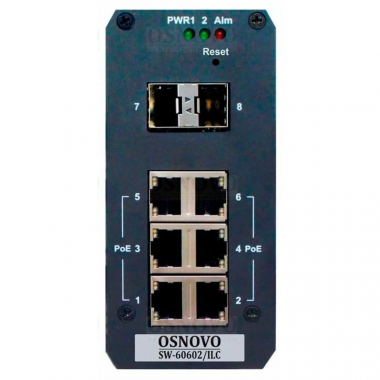

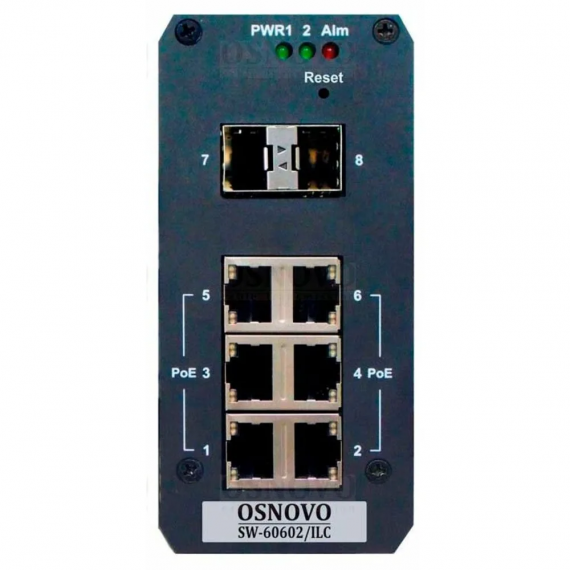

Osnovo SW-60602/ILC Промышленный управляемый (Web Managed) PoE коммутатор

Управляемые (L2+) PoE коммутаторы на 8 портов SW-60602/ILС и SW-60602/ILС-P предназначены для систем промышленного применения и для сборки уличных станций OSNOVO. Модели различаются между собой только конструктивным исполнением – в металлическом корпусе (SW-60602/ILС).

Коммутаторы оснащены 6 Fast Ethernet портами (10/100Base-T), которые соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства, а также 2мя Gigabit Ethernet SFP-слотами (1000Base-FX).

К каждому из 6-ти портов можно подключать РоЕ-устройства мощностью до 30 Вт (общая выходная мощность до 180 Вт). Для того чтобы функция РоЕ была активна, подключаемые блоки питания должны иметь выходное напряжение не менее DC44V.

Коммутаторы настраивается через WEB-интерфейс и имеет множество функций L2 уровня, таких как VLAN, QOS, LACP, LLDP, IGMP snooping. Функция PoE может быть отключена или включена для каждого порта в отдельности.

Коммутаторы обладают возможностью подключения источника резервного питания и функцией оповещения при его отключении, а также при разрыве Ethernet-соединения (регулируется DIP-переключателями на каждом порте).

Кроме того, промышленные коммутаторы поддерживают автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутаторы распознают тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутаторы моделей SW-60602/ILС могут быть с успехом использованы в самых различных сферах применения и обладают температурным режимом -40…+70 ºС

Особенности

• Разработан для применения в промышленной среде;
• 6 коммутируемых Fast Ethernet (10/100 Мбит/с) портов с поддержкой PoE (30Вт);
• 2 Gigabit Ethernet SFP-слота (10/100/1000 Мбит/с) для передачи Ethernet по оптике с помощью SFP-модулей (в комплект не входят);
• Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств;
• Максимальная мощность РоЕ на порт – 30Вт;
• Общая выходная мощность (6 портов) – 180 Вт (БП >DC44V);
• Поддержка функций L2 уровня (VLAN, QOS, LACP, LLDP, IGMP snooping);
• Настройка и управление через WEB-интерфейс;
• Автоматическое определение MDI/MDIX;
• Размер буфера пакетов: 4 МБ;
• Размер таблицы MAC-адресов: 8К;
• Поддержка Jumbo-фреймов: 9,6 КБ;
• Система тревожного оповещения типа «сухой контакт» при отключении источника резервного питания;
• Диапазон входного напряжения DC 44-57V (БП в комплект поставки не входит);
• Функция резервирования питания, защита от переполюсовки;
• Температурный режим -40…+70 ºС, класс защиты IP31


  Технические характеристики

  • Общее кол-во портов: 8
  • Кол-во портов FE+PoE: 6
  • Кол-во портов FE: -
  • Кол-во портов GE+PoE: -
  • Кол-во портов GE (не Combo порты): -
  • Кол-во портов Combo GE (RJ45+SFP): -
  • Кол-во портов SFP (не Combo порты): 2 GE
  • Встроенные оптические порты: -
  • Мощность PoE на один порт (макс.): 30 Вт
  • Суммарная мощность PoE всех портов (макс.): 180 Вт
  • Стандарты PoE: IEEE 802.3af IEEE 802.3at
  • Метод подачи PoE: Метод A 1/2(+), 3/6(-)
  • Топологии подключения: звезда каскад
  • Буфер пакетов: 4 МБ
  • Таблицы MAC-адресов: 8 К
  • Пропускная способность коммутационной матрицы (Switching fabric): 5,2 Гбит/с
  • Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
  • Поддержка jumbo frame: 9,6 КБ
  • Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3az IEEE 802.ad
  • Функциии уровня 2: • IEEE 802.1Q Тегированных VLAN (32) VID = 1~4094; • IGMP Snooping V1, V2; • LACP Количество групп - 8; • LLDP – ; • Port state; • Flow control configuration ; • Broadcast storm control ; • Port mirroring ; • PoE control; • PoE status ; • Auto MDI/MDIX.
  • Качество обслуживания (QoS): • IEEE 802.1p – QoS; • IEEE 802.1Q – CoS; • IP ToS precedence; • IP DSCP
  • Безопасность: • Аутентификация логин+пароль; • Защита по каждому порту(VLAN).
  • Управление: • Web management – управление через Web-интерфейс; • Configuration backup/restore – резервная копия настроек коммутатора; • Firmware upgrade – обновление прошивки.
  • Индикаторы: индикатор основного и резервного питания; индикатор ошибки; индикаторы Ethernet.
  • Реле аварийной сигнализации: DC24V,1A(НО, НЗ)
  • Питание: 2 х DC 44-57V с резервированием
  • Энергопотребление (без нагрузки PoE): 6 Вт
  • Встроенная грозозащита: 4кВ
  • Охлаждение: Конвекционное (без вентилятора)
  • Класс защиты: IP31
  • Размеры (ШхГхВ) (мм): 120x55x118
  • Способ монтажа: -
  • Рабочая температура: -40...+70 °С
  • Относительная влажность: 5% - 95%, без конденсата
  • Дополнительно: При напряжении БП
