Osnovo SW-60602/ILC-P Бескорпусной промышленный управляемый (L2+) PoE коммутатор

Бескорпусной промышленный управляемый PoE коммутатор на 8 портов OSNOVO SW-60602/ILC-P предназначен для сборки уличных коммутаторов и систем промышленного применения.
Коммутатор оснащен 6 Fast Ethernet портами (10/100Base-T), которые соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства, а также 2мя Gigabit Ethernet SFP-слотами (1000Base-FX).
К каждому из 6-ти портов можно подключать РоЕ-устройства мощностью до 30 Вт (общая выходная мощность до 180 Вт). Для того чтобы функция РоЕ была активна, подключаемые блоки питания должны иметь выходное напряжение не менее DC44V.
Коммутатор настраивается через WEB-интерфейс и имеет множество функций L2 уровня, таких как VLAN, QOS, LACP, LLDP, IGMP snooping. Функция PoE может быть отключена или включена для каждого порта в отдельности.
Коммутатор обладает возможностью подключения источника резервного питания и функции оповещения при его отключении, а также при разрыве Ethernet-соединения (регулируется DIP-переключателями на каждом порте).
Кроме того, SW-60602/ILС-P поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутатор автоматически распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом.

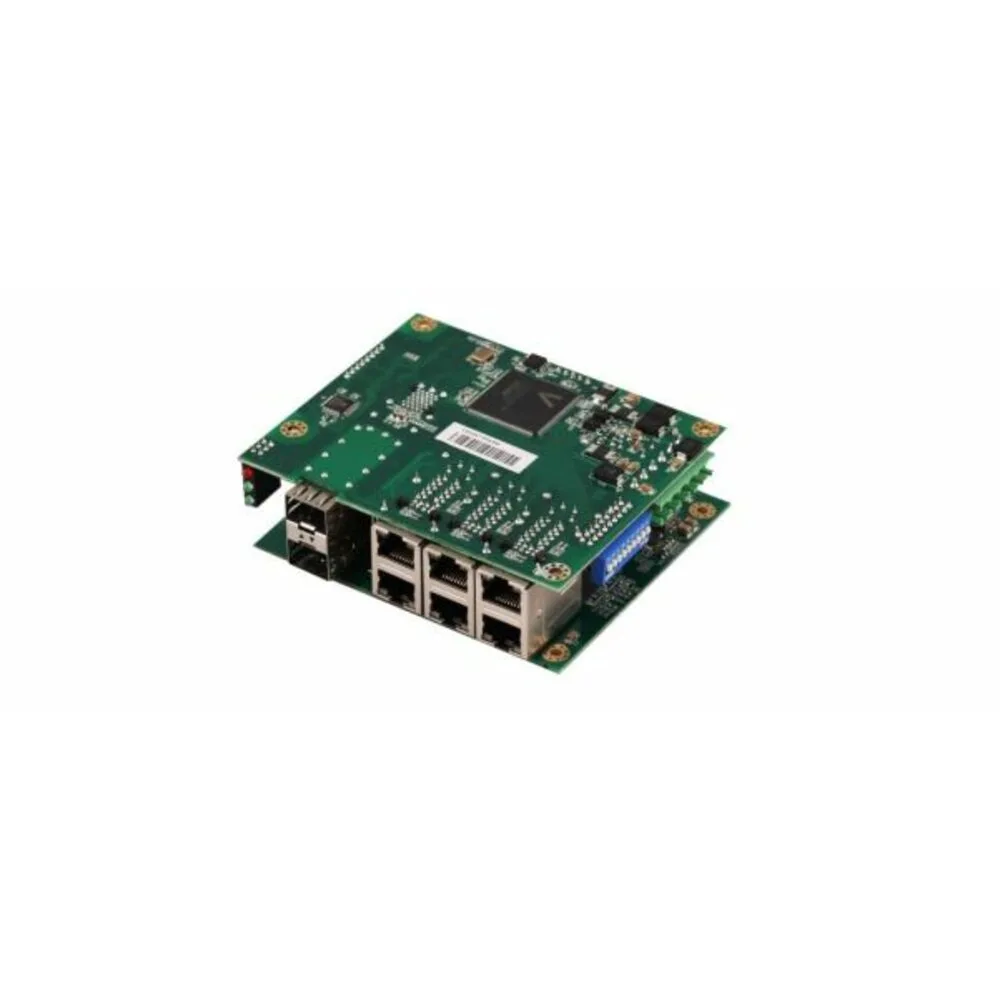

Конструктивно коммутатор SW-60602/ILС-P выполнен в виде печатной платы без корпуса.
Коммутатор SW-60602/ILС-P может быть с успехом использован в самых различных сферах применения и обладает температурным режимом -40…+70 ºС.

Особенности

• предназначен для сборки уличных коммутаторов и систем промышленного применения;
• 6 коммутируемых Fast Ethernet (10/100 Мбит/с) портов с поддержкой PoE (30Вт);
• 2 Gigabit Ethernet SFP-слота (10/100/1000 Мбит/с) для передачи Ethernet по оптике с помощью SFP-модулей (в комплект не входят);
• Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств;
• Максимальная мощность РоЕ на порт – 30Вт;
• Общая выходная мощность (6 портов) – 180 Вт (БП >DC44V);
• Поддержка функций L2 уровня (VLAN, QOS, LACP, LLDP, IGMP snooping);
• Настройка и управление через WEB-интерфейс;
• Автоматическое определение MDI/MDIX;
• Размер буфера пакетов: 4 МБ;
• Размер таблицы MAC-адресов: 8К;
• Поддержка Jumbo-фреймов: 9,6 КБ;
• Система тревожного оповещения типа «сухой контакт» при отключении источника резервного питания;
• Широкий диапазон входного напряжения DC 44-57V (БП в комплект поставки не входит);
• Функция резервирования питания, защита от переполюсовки;
• Подходит для использования в промышленной среде. Температурный режим -40…+70 ºС


  Технические характеристики

  • Общее кол-во портов: 8
  • Кол-во портов FE+PoE: 6
  • Кол-во портов FE: -
  • Кол-во портов GE+PoE: -
  • Кол-во портов GE (не Combo порты): -
  • Кол-во портов Combo GE (RJ45+SFP): -
  • Кол-во портов SFP (не Combo порты): 2 GE
  • Встроенные оптические порты: -
  • Мощность PoE на один порт (макс.): 30 Вт
  • Суммарная мощность PoE всех портов (макс.): 180 Вт
  • Стандарты PoE: IEEE 802.3af IEEE 802.3at
  • Метод подачи PoE: Метод A 1/2(+), 3/6(-)
  • Топологии подключения: звезда каскад
  • Буфер пакетов: 4 МБ
  • Таблицы MAC-адресов: 8 К
  • Пропускная способность коммутационной матрицы (Switching fabric): 5,2 Гбит/с
  • Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
  • Поддержка jumbo frame: 9,6 КБ
  • Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3az IEEE 802.ad
  • Функциии уровня 2: • IEEE 802.1Q Тегированных VLAN (32) VID = 1~4094; • IGMP Snooping V1, V2; • LACP Количество групп - 8; • LLDP – ; • Port state; • Flow control configuration ; • Broadcast storm control ; • Port mirroring ; • PoE control; • PoE status ; • Auto MDI/MDIX.
  • Качество обслуживания (QoS): • IEEE 802.1p – QoS; • IEEE 802.1Q – CoS; • IP ToS precedence; • IP DSCP
  • Безопасность: • Аутентификация логин+пароль; • Защита по каждому порту(VLAN).
  • Управление: • Web management – управление через Web-интерфейс; • Configuration backup/restore – резервная копия настроек коммутатора; • Firmware upgrade – обновление прошивки.
  • Индикаторы: индикатор основного и резервного питания; индикатор ошибки; индикаторы Ethernet.
  • Реле аварийной сигнализации: DC24V,1A(НО, НЗ)
  • Питание: 2 х DC 44-57V с резервированием
  • Энергопотребление (без нагрузки PoE): 6 Вт
  • Встроенная грозозащита: 4кВ
  • Охлаждение: Конвекционное (без вентилятора)
  • Класс защиты: IP31
  • Размеры (ШхГхВ) (мм): 115x95x30
  • Способ монтажа: -
  • Рабочая температура: -40...+70 °С
  • Относительная влажность: 5% - 95%, без конденсата
