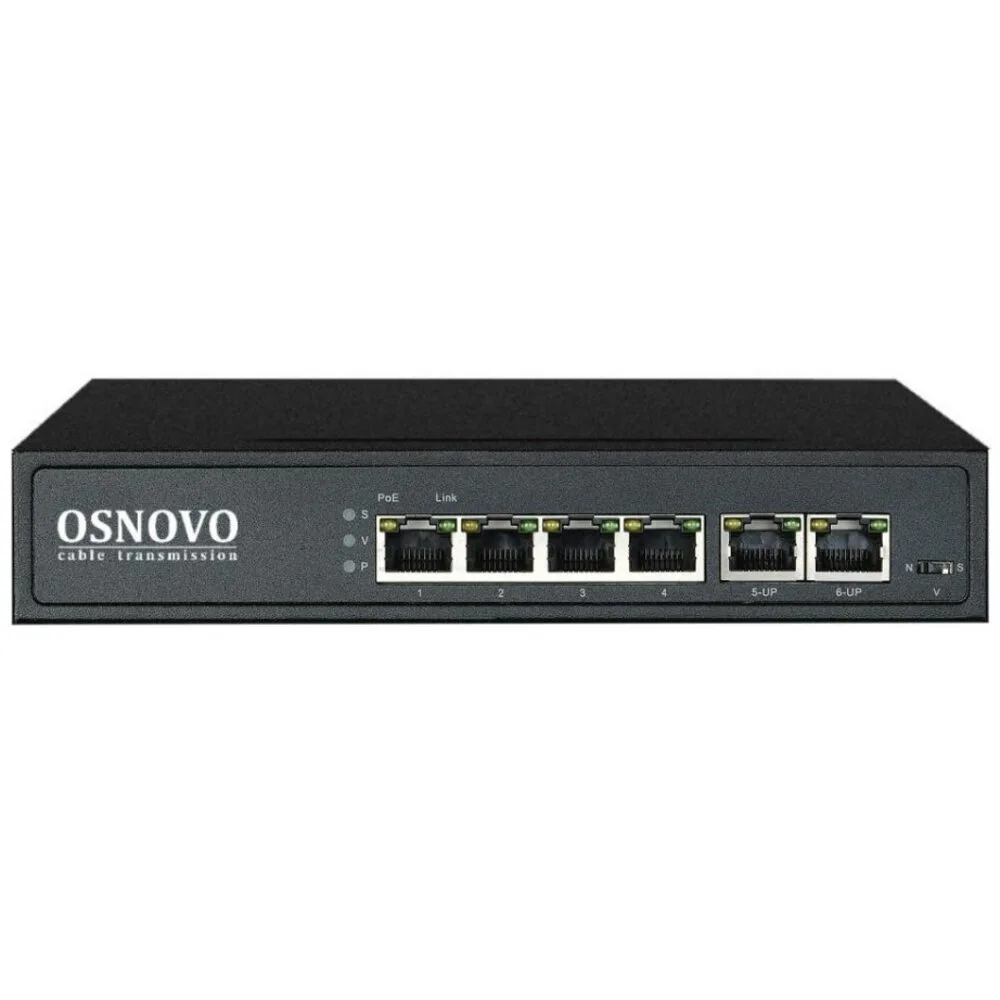

Osnovo SW-20600(80W) PoE коммутатор Fast Ethernet на 6 RJ45 портов

PoE коммутатор Fast Ethernet на 6 портов OSNOVO SW-20600(80W) предназначен для объединения сетевых устройств и передачи данных и питания (PoE) к ним. Коммутатор оснащен 4мя портами Fast Ethernet (10/100 Base-T) с поддержкой PoE (технология передачи питания по сетевому кабелю вместе с данными) к каждому из которых можно подключать сетевые устройства.

Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная мощность PoE на порт – до 30Вт. Суммарная мощность PoE на 4 порта – 80 Вт (по 20 Вт на порт при максимальной загрузке всех портов).

Кроме того в коммутаторе SW-20600(80W) предусмотрен 2 отдельных Fast Ethernet (10/100 Base-T) Uplink портов без PoE для подключения коммутатора к локальной сети, другому коммутатору, NVR’у и тд.

SW-20600(80W) поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутатор распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые). Также, особенностью данной модели коммутатора является автоматический режим антизависания PoE устройств (автоматическая переподача PoE питания на подключенные сетевые устройства при их зависании).

Коммутатор SW-20600(80W) способен передавать данные и питание на расстояние до 250м в режиме CCTV (скорость ограничена до 10 Мбит/с).

Кроме того при включенном режиме изоляции порты матрицы могут коммутироваться только с UPLINK портами, защищая сеть видеонаблюдения от широковещательного (Broadcast) шторма.

Коммутатор SW-20600(80W) может быть с успехом использован в самых различных сферах применения, где требуется объединить до 4 устройств в одну сеть.

В первую очередь, SW-20600(80W) как нельзя лучше подойдет для организации системы видеонаблюдения на предприятии.

Особенности оборудования


• 2 FE Uplink портов (RJ-45, 10/100 Мбит/с),
• 4 коммутируемых FE-порта (10/100 Мбит/с) с поддержкой РоЕ,
• Режим антизависания подключенных PoE устройств,
• Режим CCTV – передача данных и питания на расстояние до 250м,
• Режим изоляции портов – коммутация портов матрицы только с UPLINK. Защита от Broadcast шторма,
• Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств,
• Максимальная мощность РоЕ на порт: 30 Вт,
• Метод подачи РоЕ: 1 порт – А+B (1,2- 3,6+ и 4,5- 3,6), 2-4 порты – А (1,2- 3,6+)
• Суммарная выходная мощность РоЕ – 80 Вт на 4 порта (20 Вт на порт при загрузке 4 портов),
• Автоматическое определение MDI/MDIX,
• Размер таблицы MAC-адресов: 1K,
• Пропускная способность коммутационной матрицы: 1,6 Гбит/с,
• Размер буфера пакетов – 768КБ,
• Встроенная грозозащита 6кВ (8/20мс),
• Питание – AC 100-240V,
• Простота и надежность в эксплуатации.

  Комплектация
  1. Коммутатор SW-20600(80W) – 1шт,
  2. Руководство по эксплуатации – 1шт,
  3. Кабель для подключения к сети AC 220V – 1шт,
  4. Набор креплений для 19“ стойки – 1шт,
  5. Упаковка – 1шт.

  Технические характеристики

  • Модель: SW-20600(80W)
  • Общее кол-во портов: 6
  • Кол-во портов FE+PoE: 4
  • Кол-во портов FE: 2
  • Кол-во портов GE+PoE: -
  • Кол-во портов GE (не Combo порты): -
  • Кол-во портов Combo GE (RJ45+SFP): -
  • Кол-во портов SFP (не Combo порты): -
  • Мощность PoE на один порт (макс.): 30 Вт
  • Суммарная мощность PoE всех портов (макс.): 80Вт (20 Вт на порт при загрузке 4 портов)
  • Стандарты PoE: IEEE 802.3af, IEEE 802.3at
  • Автоматическое определение подключенных PoE устройств Метод подачи PoE:
    1 порт: Метод А+B 1,2(-), 3,6(+) и 4,5(-) 7,8(+)
    2-4 порты: Метод А 1,2(-), 3,6(+)
  • Встроенные оптические порты: -
  • Топологии подключения звезда: каскад
  • Пропускная способность коммутационной матрицы (Switching fabric): 1,6 Гбит/с
  • Буфер пакетов: 768 КБ
  • Таблицы MAC-адресов: 1К
  • Скорость обслуживания пакетов (Forwarding rate)
    10Base-T: 14880 пакетов/секунду
    100Base-T: 148800 пакетов/секунду
  • Поддержка jumbo frame: н/д
  • Стандарты и протоколы:
    IEEE802.3i – 10BaseT
    IEEE802.3u – 100BaseTX
    IEEE 802.3x – Flow Control
  • Функции уровня 2: -
  • Качество обслуживания (QoS): -
  • Безопасность: -
  • Управление: -
  • Индикаторы:
    S
    V
    P
    Link/act
    PoE
  • Питание: AC 100-240V
  • Энергопотребление (без нагрузки PoE): <3 вт=''>
  • Грозозащита: 6кВ (8/20мс)
  • Размеры (ШхВхГ) (мм): 190х35х130
  • Рабочая температура: -10…+55 С
  • Дополнительно:
    Режим антизависания PoE устройств,
    Режим изоляции портов,
    Режим CCTV (250м макс., 10 Мбит/с).
