Osnovo SP-HC Устройства грозозащиты

Устройства грозозащиты OSNOVO SP-HC предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд.

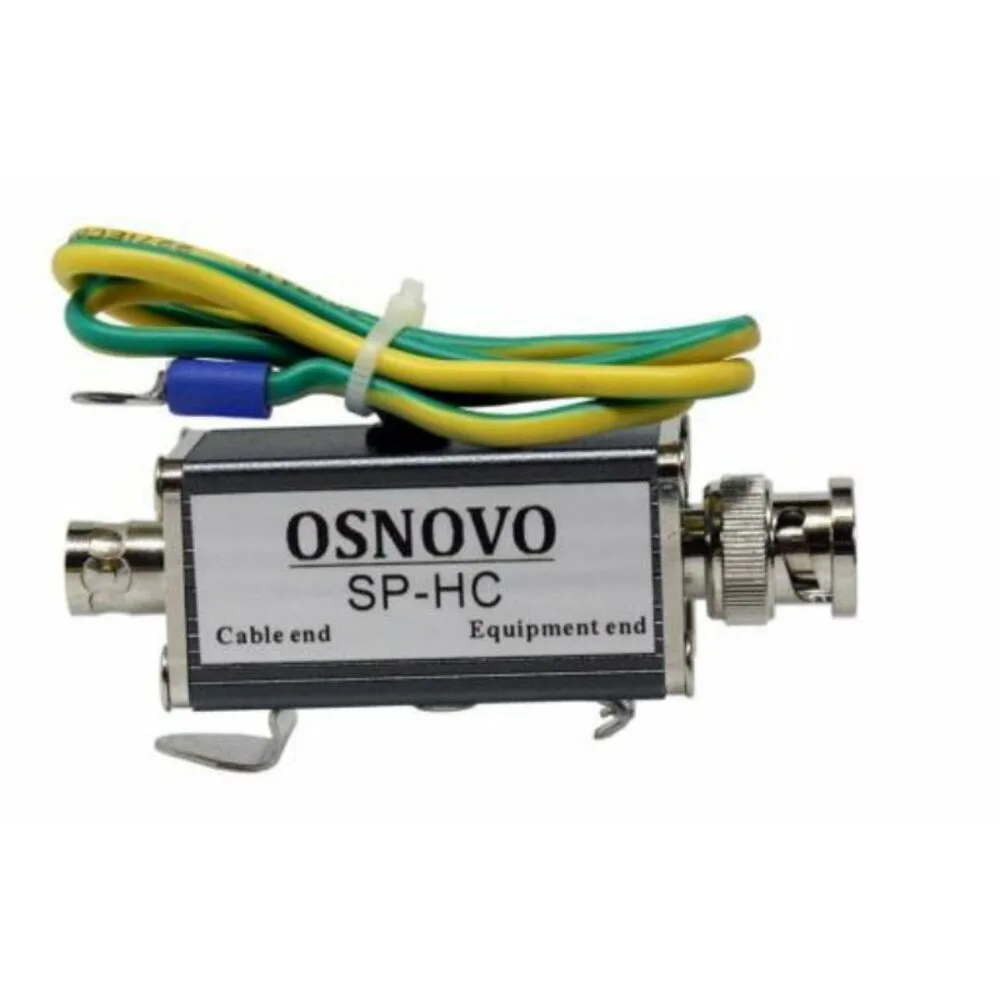

SP-HC поставляются в корпусе с BNC-разъемом и BNC-штекером. Такое исполнение позволяет использовать эти устройства грозозащиты, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется коаксиальный кабель.

Устройства грозозащиты обладают полосой пропускания до 80 МГц, позволяя тем самым передавать исходный сигнал без потери разрешающей способности и цветности.

Особенности

• Тип видеосигналов: HDCVI, HDTVI, AHD
• Количество каналов: 1
• Тип подключения: под коаксиальный кабель (BNC-разъемы) для SP-HC, SP-H16C
• Полоса пропускания: до 80 МГц
• Защита, как от грозовых разрядов, так и от скачков напряжения
• Простота и удобство в эксплуатации
• Возможность крепления на DIN-рейку


  Технические характеристики

  • Тип устройства: устройство грозозащиты
  • Тип сигнала: HDCVI /HDTVI / AHD
  • Количество каналов: 1
  • Полоса пропускания: до 80 Мгц
  • Подключение: Под коаксиальный кабель Вход/выход BNC / BNC
  • Номинальное напряжение (Uo): 5V
  • Максимальное длительное рабочее напряжение (Uc): 6V
  • Номинальный ток нагрузки (IL): 0.5 А
  • Суммарный разрядный ток линия-линия (Itotal): 20кА
  • Номинальный ток разряда линия-линия (In): 10кА
  • Суммарный разрядный ток линия-земля (Itotal): 20 кА
  • Номинальный ток разряда линия-земля (In): 10 кА
  • Уровень напряжения защиты линия-линия (Up): <20V
  • Уровень напряжения защиты линия-земля(Up): <20V
  • Уровень напряжения защиты 1kV/usС3 линия-линия (Up): <20V
  • Уровень напряжения защиты 1kV/usС3 линия-земля(Up): <20V
  • Время отклика (ta): <1нс
  • Вносимые потери: <1дБ
  • Размеры ШхВхГ (мм): 25x82x25
  • Рабочая температура: -40…+85°C
  • Дополнительно: Монтаж на DIN-рейку
  1. Комплект поставки:


  2. Устройство грозозащиты SP-HС – 1шт;
  3. Руководство по эксплуатации – 1шт;
  4. Упаковка – 1шт.
