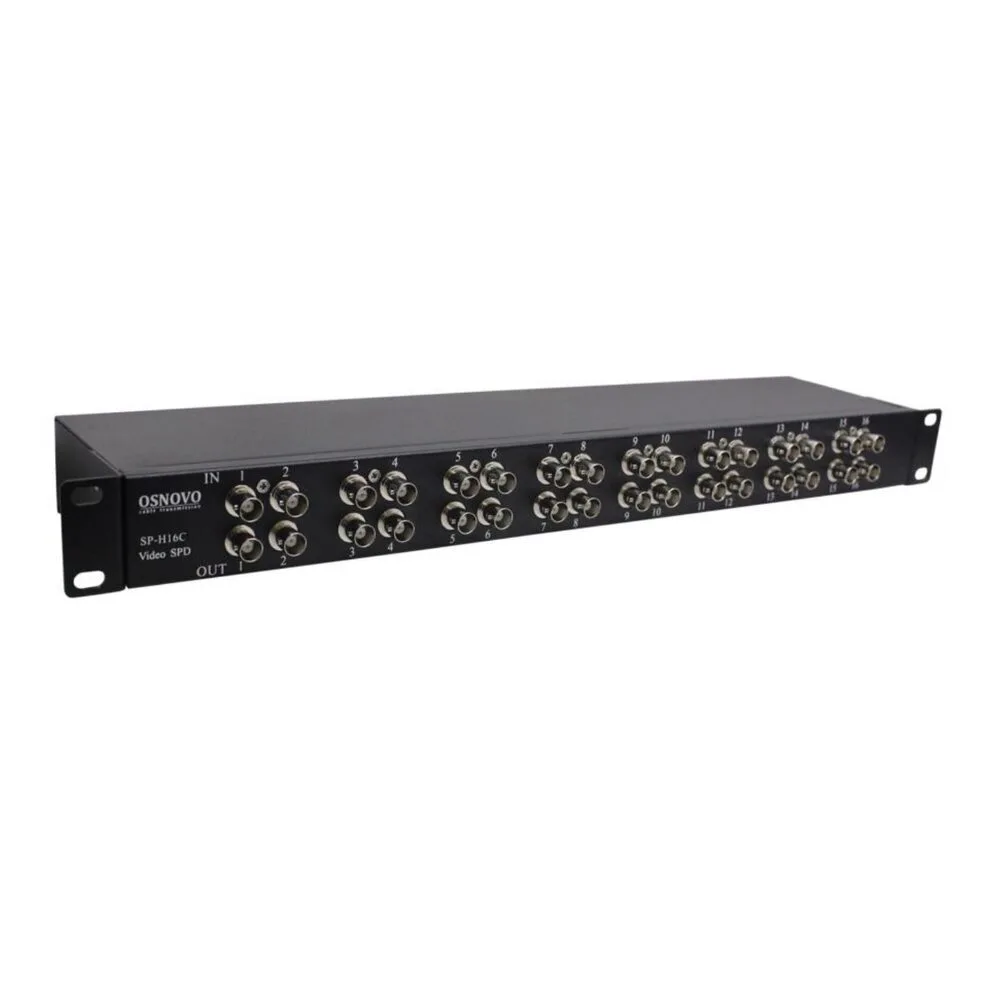

Osnovo SP-H16C Устройства грозозащиты

Устройства грозозащиты OSNOVO SP-H16C предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд.

SP-H16C поставляются в корпусе с BNC-разъемом и BNC-штекером. Такое исполнение позволяет использовать эти устройства грозозащиты, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется коаксиальный кабель.

SP-H16C отличается от SP-H и SP-HC количеством каналов. Здесь их 16. Конструктивно устройство грозозащиты SP-H16C изготовлено в корпусе, позволяющем его установку в 19” телекоммуникационную стойку или шкаф.

Особенности

• Тип видеосигналов: HDCVI, HDTVI, AHD
• Количество каналов: 1
• Тип подключения: под коаксиальный кабель (BNC-разъемы) для SP-H16C, SP-H16C
• Полоса пропускания: до 80 МГц
• Защита, как от грозовых разрядов, так и от скачков напряжения
• Простота и удобство в эксплуатации
• Возможность монтажа в 19” стойку


  Технические характеристики

  • Тип устройства: устройство грозозащиты
  • Тип сигнала: HDCVI /HDTVI / AHD
  • Количество каналов: 16
  • Полоса пропускания: до 80 Мгц
  • Подключение: Под коаксиальный кабель Вход/выход BNCx16 / BNCx16
  • Номинальное напряжение (Uo): 5V
  • Максимальное длительное рабочее напряжение (Uc): 6V
  • Номинальный ток нагрузки (IL): 0.5 А
  • Суммарный разрядный ток линия-линия (Itotal): 20кА
  • Номинальный ток разряда линия-линия (In): 10кА
  • Суммарный разрядный ток линия-земля (Itotal): 20 кА
  • Номинальный ток разряда линия-земля (In): 10 кА
  • Уровень напряжения защиты линия-линия (Up): <20V
  • Уровень напряжения защиты линия-земля(Up): <20V
  • Уровень напряжения защиты 1kV/usС3 линия-линия (Up): <20V
  • Уровень напряжения защиты 1kV/usС3 линия-земля(Up): <20V
  • Время отклика (ta): <1нс
  • Вносимые потери: <1дБ
  • Размеры ШхВхГ (мм): 442x99.7x32
  • Рабочая температура: -40…+85°C
  • Дополнительно: Монтаж в 19” стойку
  1. Комплект поставки:


  2. Устройство грозозащиты SP-H16С – 1шт;
  3. Набор креплений в 19” стойку – 1шт;
  4. Руководство по эксплуатации – 1шт;
  5. Упаковка – 1шт.
