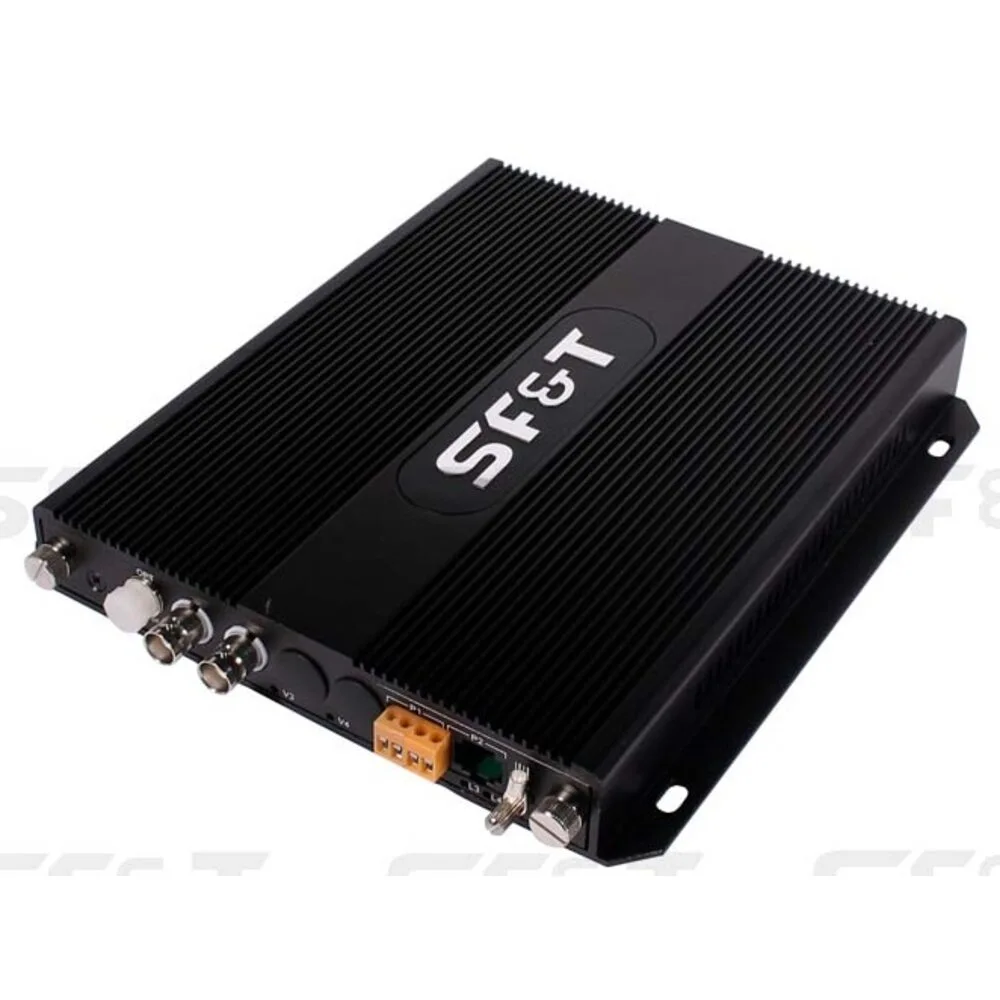

Osnovo SF20S2T Оптический передатчик 2-х каналов видео (с разрешением до 960H/700ТВЛ)

Оптический передатчик SF&T SF20S2T предназначен для передачи 2-х каналов аналогового видеосигнала разрешением до 700ТВЛ(960Н) в цифровом виде по волокну одномодового оптического кабеля на расстояние до 20 км.

Комплект из оптического передатчика SF20S2T и оптического приемника SF10S2R с успехом может использоваться, например, для организации системы видеонаблюдения на удаленном от поста охраны объекте.

Особенности

• Расстояние передачи видеосигнала – до 20км;
• Поддержка передачи видеосигнала разрешением до 960H(720р);
• Передача 2-х каналов аналогового видеосигнала осуществляется по одному волокну одномодового оптического кабеля;
• Тип используемого оптического кабеля – одномодовый, 9/125мкм;
• Рабочая длина волны: 1310 нм
• Простота установки и настройки;
• Визуальный контроль наличия соединения посредством LED-индикаторов;
• Широкий диапазон рабочих температур -40…+75°С при влажности до 95%;
• Возможность установки в крейты для 19” стойки (SF041B, SF082B, SF184B).


  Технические характеристики

  • Тип устройства: Оптический передатчик
  • Разъемы
    Входы: 4pin (DC 5.5V)x1, BNСx2
    Выходы: FC (fiber)x1
  • Расстояние передачи: 20 км
  • Тип оптического кабеля: Одномодовый, 9/125 мкм
  • Длина волны 1310 нм 1310 нм
  • Оптический бюджет: 15 дБ
  • Максимальное разрешение видеосигнала: 700 Твл (960Н)
  • Напряжение сигнала на выходе/входе: 1В
  • Ширина полосы пропускания: 5Гц…8МГц
  • Кодирование видеосигнала: 8 Бит
  • Соотношение сигнал/шум: ≥65дБ
  • Потребляемая мощность: <10Вт
  • Блок питания: БП AC220V / DC 5.5V, 2A
  • Время работы на отказ 100000 часов
  • Поддерживаемые стандарты: EN50081-1, EN55022-B,CE, FCC, EN50130-5, BS2011
  • Температура хранения: -55…+85 ºС
  • Рабочая температура: -40…+75 ºС
  • Влажность: До 95%, без конденсата
  • Размеры (ШхВхД), мм: 200,5x182x27,5
  • Дополнительно: Работает с SF20S2R

  1. Комплектация передатчика SF20S2T


  2. Оптический передатчик SF20S2T
  3. Блок питания DC 5.5V, 2А – 1шт.
  4. Руководство по эксплуатации – 1 шт.
  5. Упаковка – 1шт.
