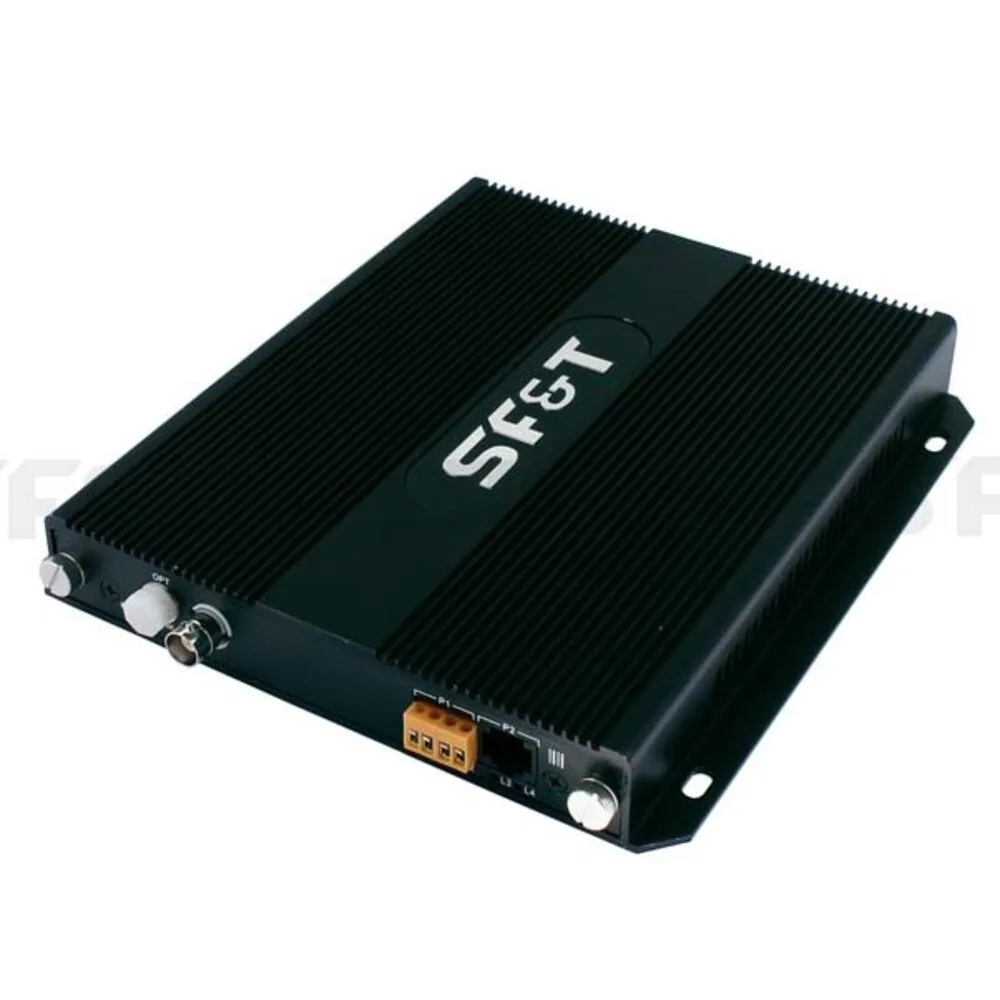

Osnovo SF12S5T Оптический передатчик 1 канала видео (с разрешением до 960H/700ТВЛ)

Оптический передатчик SF&T SF12S5T предназначен для передачи 1 канала видео (с разрешением до 960H/700ТВЛ) + 1 двунаправленного канала управления (RS485/полудуплекс) по одномодовому оптоволокну до 20км. Рабочие длины волн 1310нм/1550нм, использует WDM мультиплексирование, передача данных в цифровом формате. Входы - BNC/Клм.(RS485)/Роз.4pin(DC5,5V), Вых. - FC. В комплекте: БП DC5,5V(2A). Размеры: 200,5x182x27,5мм. Может устанавливаться в боксы для 19’’ стойки (занимает 1 слот): SF-041B, SF-082B, SF-184B. Рабочая температура: -40…+74°С.

Особенности

• Расстояние передачи видеосигнала – до 20км;
• Поддержка передачи видеосигнала разрешением до 960H(720р);
• Передача 1-го канала аналогового видеосигнала + 1 двунаправленного канала управления (RS485/полудуплекс осуществляется по одному волокну одномодового оптического кабеля;
• Тип используемого оптического кабеля – одномодовый;
• Рабочая длина волны: 1310/1550 нм
• Простота установки и настройки;
• Визуальный контроль наличия соединения посредством LED-индикаторов;
• Широкий диапазон рабочих температур -40…+74°С при влажности до 95%;
• Возможность установки в крейты для 19” стойки (SF041B, SF082B, SF184B).


  Технические характеристики

  • Назначение: Оптический передатчик 1 канала видео + 1 двунаправленного канала управления (RS485/полудуплекс)
  • Максимальное расстояние передачи: 20 км
  • Количество каналов видео: 1
  • Параметры RS485: полудуплекс
  • Полоса пропускания, Мгц: 8
  • Тип используемого опт. кабеля: Одномодовый, 9/125 мкм
  • Рабочая длина волны: 1310/1550нм
  • WDM мультиплексирование: +
  • Максимальное разрешение видеосигнала: 960H/700ТВЛ
  • Питание: БП DC5.5V 2A
  • Подключение (вход/выход): Входы: BNC/Клм.(RS485)/Роз.4pin(DC5,5V), Выходы: FC x 1
  • Рабочая температура: -40…+74°С
  • Размеры (ШхГхВ), мм: 200,5x182x27,5
  • Монтаж в 19" стойку: +
  • Дополнительно: Работает с SF12S5R; Использует 1 волокно для передачи сигналов

  1. Комплектация передатчика SF12S5T


  2. Оптический передатчик SF12S5T
  3. Блок питания DC 5.5V, 2А – 1шт.
  4. Руководство по эксплуатации – 1 шт.
  5. Упаковка – 1шт.
