Osnovo OSP-46TB1(SW-60812/I) Уличный коммутатор с термостабилизацией и резервным питанием

Osnovo OSP-46TB1 (SW-60812/I) состоит из неуправляемого РоЕ-коммутатора SW-60822/ILC промышленного уровня, вмонтированного в уличную станцию OSP-46TB1. Потребляемая мощность устройства не превышает 545 Вт.

SW-60812/I

Коммутатор с восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45 подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. Общий бюджет РоЕ — 240 Вт. Поддерживает увеличение дальности передачи до 250 м на скорости до 10 Мбит/с с ограничением подачи питания на устройства до 49.5 Вт через порты 1 и 2, до 21.6 Вт — через порты 3 ~ 8. Пропускная способность матрицы — 7.6 Гбит/с. Размер таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Скорость перенаправления пакетов — 1.488 mpps.

Функциональность:

• Auto MDI/MDIX — автоопределение типа контакта для подключения прямых и перекрестных кабелей (кроме SFP-слотов).
• Автоматическое определение РоЕ-устройств.
• Auto-Check — функция антизависания РоЕ-устройств (детекция, перезагрузка отключением питания).
• Топологии подключения — каскад, звезда.
• Изоляция портов.
• Тревожная сигнализация при потере питания.
• Защита от короткого замыкания и превышения максимального тока нагрузки.

SW-60812/I снабжен переключателями режимов работы, клеммами для подключения основного и резервного источников питания, реле тревожной сигнализации (сухой контакт) и заземления, LED-индикаторами подключения нагрузки к портам, подачи PoE, питания, сигнала тревоги. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Адаптеры DC 48 ~ 57 В в комплект не входят. Размер — 165×50×115 мм.

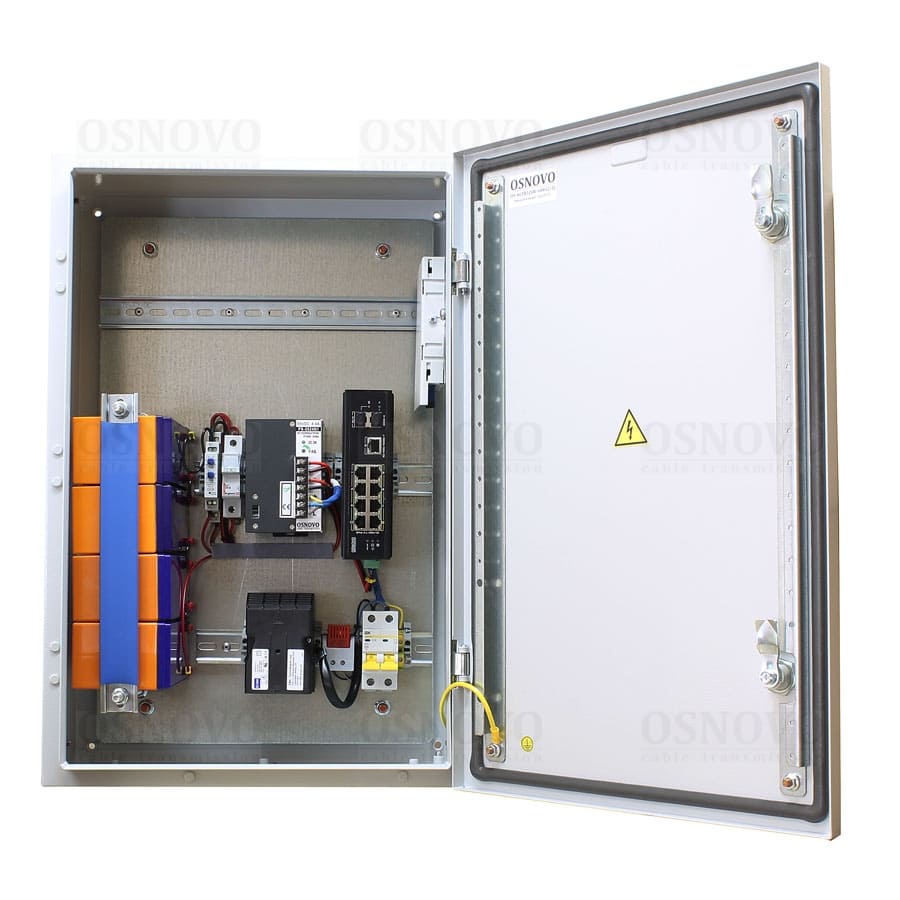

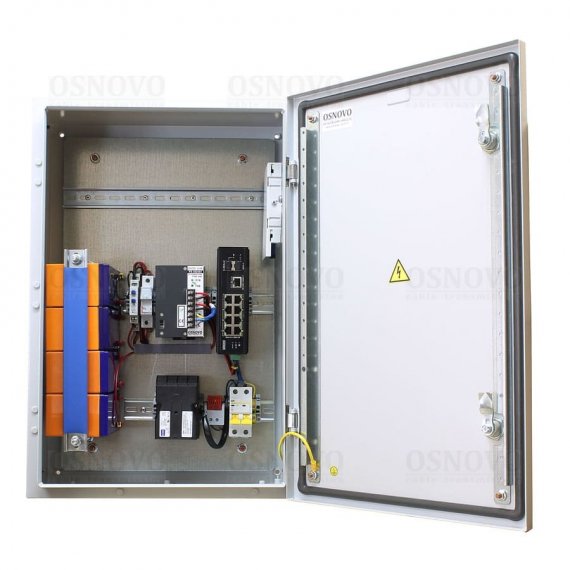

Osnovo OSP-46TB1

Станция адаптирована к круглогодичной уличной эксплуатации: защита корпуса от пыли и влаги соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, гермовводы. Включает в себя герметичный шкаф из радиопрозрачного армированного стекловолокном пластика и оборудование:

• Систему резервного питания термошкафа.
• Активную (с вентилятором) систему термостабилизации с нагревателем и НЗ-термостатом (отключение нагревателя при +15 ºС и выше).
• Оптический кросс.
• Промышленный блок питания PS-48240/I (DC 48 В, 240 Вт).
• Автоматический выключатель (2Р, 10 A).

Состав системы резервного питания:

• Реле контроля напряжения аккумуляторов, 40 ~ 80 В, ток до 10 A — защита от глубокого разряда.
• Четыре свинцово-кислотных АКБ 12 В емкостью 7 A·ч (общее напряжение — 48 В).
• Плавкие вставки (для АКБ, 2 шт.) 10 A, 400 В — защита от перегрузок и КЗ.
• Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.

Характеристики оптического кросса:

• Ложемент на восемь КДЗС (два в комплекте).
• Модуль на два SC-порта.
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
• Размер — 183×113×22 мм.

Питание — AC 100 ~ 240 В. Мощность нагревателя — 300 Вт. Размер — 400×600×230 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OSP-46TB1.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

  Osnovo OSP-46TB1 (SW-60812/I)
  Коммутатор SW-60812/I
  Общее количество портов	11
  Количество портов FE RJ-45 с РоЕ	8
  Количество портов GE RJ-45	1
  Количество портов GE SFP	2
  Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
  Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
  Максимальная общая мощность РоЕ	240 Вт
  Пропускная способность коммутационной матрицы	7.6 Гбит/с
  Размер таблицы MAC-адресов	8К
  Буфер пакетов	1 Мбайт
  Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
  Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
  Топологии подключения	звезда каскад
  Поддержка jumbo frame	-
  Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
  Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
  Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
  Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
  Энергопотребление (без РоЕ)	5 Вт
  Защита	IP30
  Охлаждение	пассивное (без вентилятора)
  Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
  Размер	165×50×115 мм
  Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
  Уличная станция OSP-46TB1
  Назначение	уличная станция (термошкаф)
  Размер (Ш×В×Г)	400×600×230 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Встроенный БП	Osnovo PS-48240/I
  Материал корпуса	армированный пластик
  Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
  Температура внутри уличной станции	–15 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	да, 300 Вт
  Резервное питание	АКБ свинцово-кислотный DC 48 В (7 A·ч, 12 В, 4 шт.)
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система теплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 340 мм, средняя — 60 мм, нижняя – 60 мм
