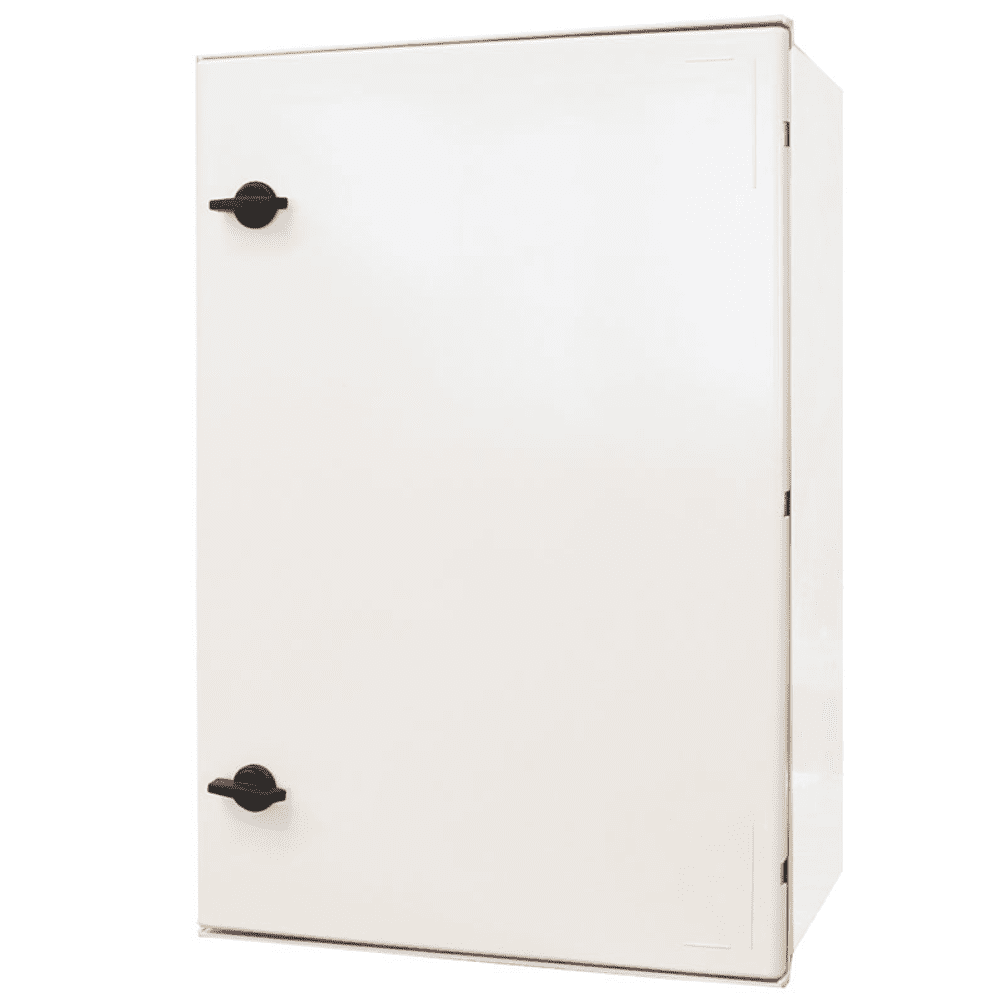

Osnovo OSP-46TB1 Уличная станция в пластиковом шкафу IP66

Термошкаф OSP-46TB1 предназначен для уличной установки и защиты электрооборудования от окружающей среды. Станция состоит из шкафа (радиопрозрачной конструкции из армированного стеклопластика), оптического кросса — разъемного соединения для коммутации оптоволоконного кабеля с оборудованием, комплекта встроенных устройств:

• Автоматического 2-фазнного выключателя (10 A), обесточивающего станцию при перегрузке или КЗ.
• Промышленного адаптера DC 48 В, обеспечивающего основным питанием встраиваемые устройства общей мощностью до 240 Вт.
• Системой обогрева, состоящей из универсального конвективного обогревателя и термостата (Н-З, до +15 ºС), поддерживающими положительную температуру внутри шкафа.
• Блока из четырех свинцово-кислотных батарей 12 В емкостью 7 А·ч (общ U 48 В), обеспечивающих резервное питание. От глубокой разрядки аккумуляторные батареи защищает реле контроля напряжения (40–80 В, 10A), от перегрузок и КЗ — плавкие вставки с держателем на DIN-рейку.

Характеристики оптического кросса:

• Ложемент на восемь КДЗС60.
• Модуль на два SC-порта.
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
• Габариты: 183×113×22 мм.

Термошкаф адаптирован для всепогодной уличной работы: стойкий к УФ-лучам корпус защищен от влаги и пыли по стандарту IP66, от механических повреждений — по стандарту IK10, герметичность подвода кабелей обеспечивает комплект гермовводов обеспечивает, рабочие температуры среды — -40 ºС... +50 ºС. С учетом обогрева максимальная потребляемая мощность — 540 Вт. Участки на din-рейках, свободные для монтажа устройств: на верхней — 340 мм, средней – 60 мм, нижней — 60 мм. Габариты — 400×600×210 мм.

Комплектация:

• Уличная станция — 1шт.
• Набор гермовводов — 1шт.
• Ключ от монтажного шкафа — 1 шт.
• Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
• DIN-рейка 7.5×35 мм, 1.6 м.
• Шина для внутреннего монтажа, 210 мм.
• Расходные материалы.

  Osnovo OSP-46TB1
  Артикул	12689
  Назначение	уличная станция (термошкаф)
  Размеры (Ш×В×Г)	400×600×230 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	IK10
  Материал корпуса и монтажной пластины	пластик
  Оптический кросс	размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт
  Температура внутри уличной станции	0 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	-40 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	да
  Резервное питание (АКБ)	да
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система тёплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 340 мм (ширина), средняя – 60 мм (ширина), нижняя – 60 мм (ширина)
