Osnovo OSP-46T1(SW-60812/I) Уличный коммутатор с термостабилизацией на базе уличной станции

Osnovo OSP-46T1 (SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, установленный в шкафу уличной станции OSP-46T1 с оптическим кроссом и системой термостабилизации. Общая потребляемая мощность с учетом РоЕ и нагревателя — 545 Вт.

SW-60812/I

Коммутатор оснащен восемью FE RJ-45 с поддержкой РоЕ, гигабитными Uplink-портом RJ-45 и двумя SFP-слотами. Поддерживает стандарты РоЕ: IEEE802.3af и IEEE802.3at — на портах 3 ~ 8, IEEE 802.3bt — на портах 1 и 2. Общий бюджет РоЕ — 240 Вт. Подает на порты 3 ~ 8 — до 30 Вт, 1 и 2 — до 60 Вт. Топологии подключения — звезда, каскад. Пропускная способность коммутационной матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Размер таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт.

Функциональность:

• Автоматическое определение РоЕ-устройств.
• Режим изоляции портов (VLAN) для защиты от сетевого шторма.
• Режим увеличения расстояния передачи до 250 м (до 10 Мбит/с) с подачей на устройства при максимальной дальности через порты 1 и 2 до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт.
• Режим антизависания РоЕ-устройств Auto-Check.
• Автоопределение типа контактов для работы с прямыми и кроссовыми кабелями (Auto MDI/MDIX для портов RJ-45).
• Защита от превышения предельного тока нагрузки.
• Защита от короткого замыкания.

SW-60812/I оборудован клеммами для подключения системы оповещения при сбое питания, заземления и источника питания, переключателями выбора режима работы, светодиодными индикаторами тревожной сигнализации, подключения устройств к RJ-45 и SFP-слотам, подачи PoE, наличия питания. Безвентиляторный дизайн. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — AC 195 ~ 265 В/DC 48 ~ 57 В. Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.

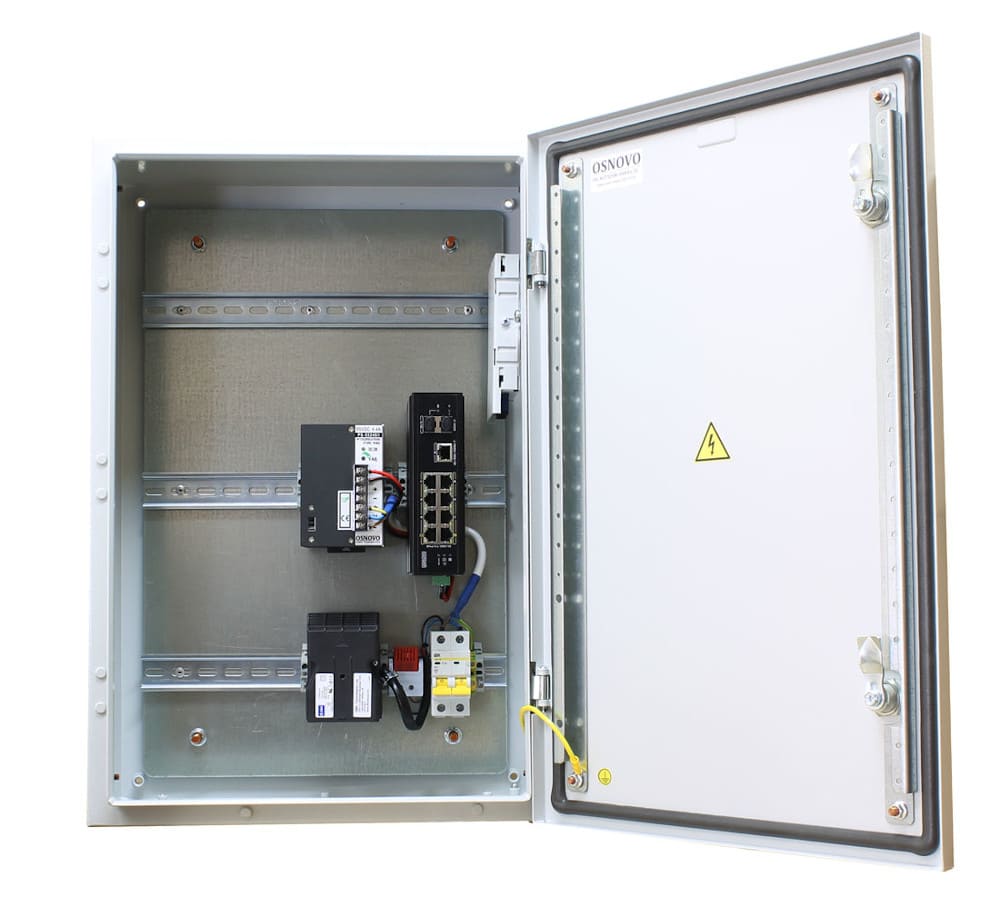

OSP-46T1

В состав станции входит монтажный шкаф из устойчивого к УФ-лучам радиопрозрачного армированного стеклом пластика и оборудование:

• Обдуваемый вентилятором нагреватель для установки на DIN-рейку и нормально замкнутый термостат до +15 ºС.
• Оптический кросс.
• Автоматический выключатель (2Р, 10 A).

Характеристики оптического кросса:

• Размер — 183×113×22 мм.
• Модуль на два оптических SC-порта.
• Ложемент на восемь КДЗС (два в комплекте).
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).

Система термостабилизации поддерживает температуру внутри станции от –15 ºС до +50 ºС. Защита от пыли и влаги — IP66, гермовводы. Питание — AC 100 ~ 240 В. Мощность, потребляемая системой обогрева, — 300 Вт. Участок на din-рейках, свободный для монтажа устройств: верхний — 340 мм, средний — 320 мм, нижний — 170 мм. Размер — 400×600×230 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OSP-46T1.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
