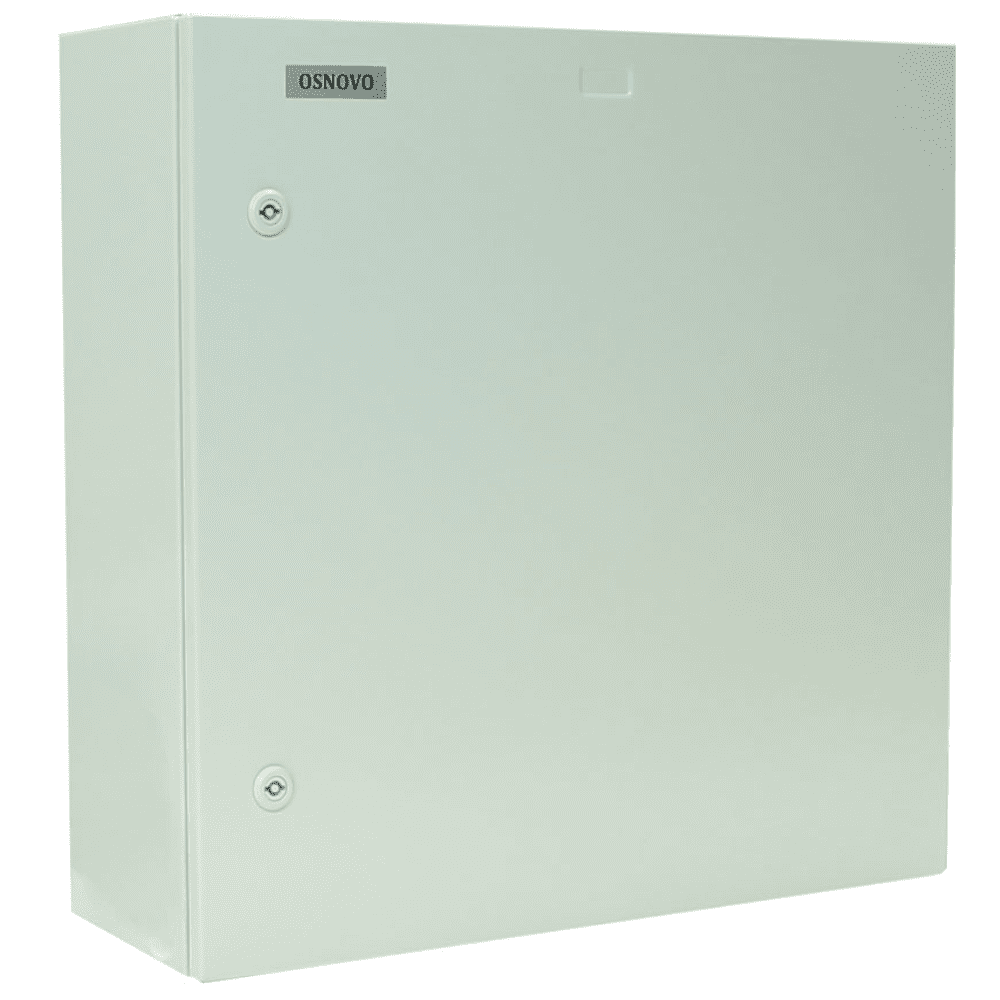

Osnovo OS-66TB1 Уличная станция с термостабилизацией, резервным питанием

Станция Osnovo OS-66TB1 предназначена для монтажа и защиты оборудования при необходимости его установки на улице. Включает металлический шкаф и комплект встроенных устройств:

• Оптический кросс — разъемное соединение для коммутации волоконно-оптического кабеля с оборудованием.



• Промышленный блок питания DC 48 В (обеспечивает основным питанием встраиваемое оборудование мощностью до 240 Вт).
• Система обогрева: универсальный конвективный обогреватель для установки на DIN-рейку и термостат до +15 ºС поддерживают внутреннюю температуру термошкафа в границах 0 ºС... +50 ºС.
• Четыре свинцово-кислотных батареи 12 В емкостью 7 А·ч (общ U 48 В) для резервного питания. Защита АКБ от глубокой разрядки — реле контроля напряжения (40–80 В, 10A), от КЗ и перегрузок – плавкие вставки с держателем на DIN-рейку.
• Автоматический 2-фазный выключатель (10 A) — обесточивает станцию при КЗ или перегрузке.

Характеристики оптического кросса:

• Ложемент на восемь КДЗС60.
• Модуль на два SC-порта.
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
• Габариты: 183×113×22 мм.

Для работы на улице круглый год корпус защищен от влаги и пыли по стандарту IP66, предусмотрен комплект гермовводов, климатическое исполнение в диапазоне температур — -40 ºС... +50 ºС. С учетом обогрева потребляемая мощность может достичь 540 Вт. Место на din-рейках, доступное для установки оборудования: на верхней — 640 мм, средней – 240 мм, нижней — 300 мм. Габариты — 600×600×210 мм.

Комплектация:

• Уличная станция — 1шт.
• Набор гермовводов — 1шт.
• Ключ от монтажного шкафа — 1 шт.
• Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
• DIN-рейка 7.5×35 мм, 2.2 м.
• Шина для внутреннего монтажа, 210 мм.
• Расходные материалы.

  Osnovo OS-66TB1
  Артикул	12278
  Назначение	уличная станция (термошкаф)
  Размеры (Ш×В×Г)	600×600×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса и монтажной пластины	металл
  Оптический кросс	размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт
  Температура внутри уличной станции	0 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	-40 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	да
  Резервное питание (АКБ)	да
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система тёплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 540 мм (ширина), средняя – 240 мм (ширина), нижняя – 300 мм (ширина)
