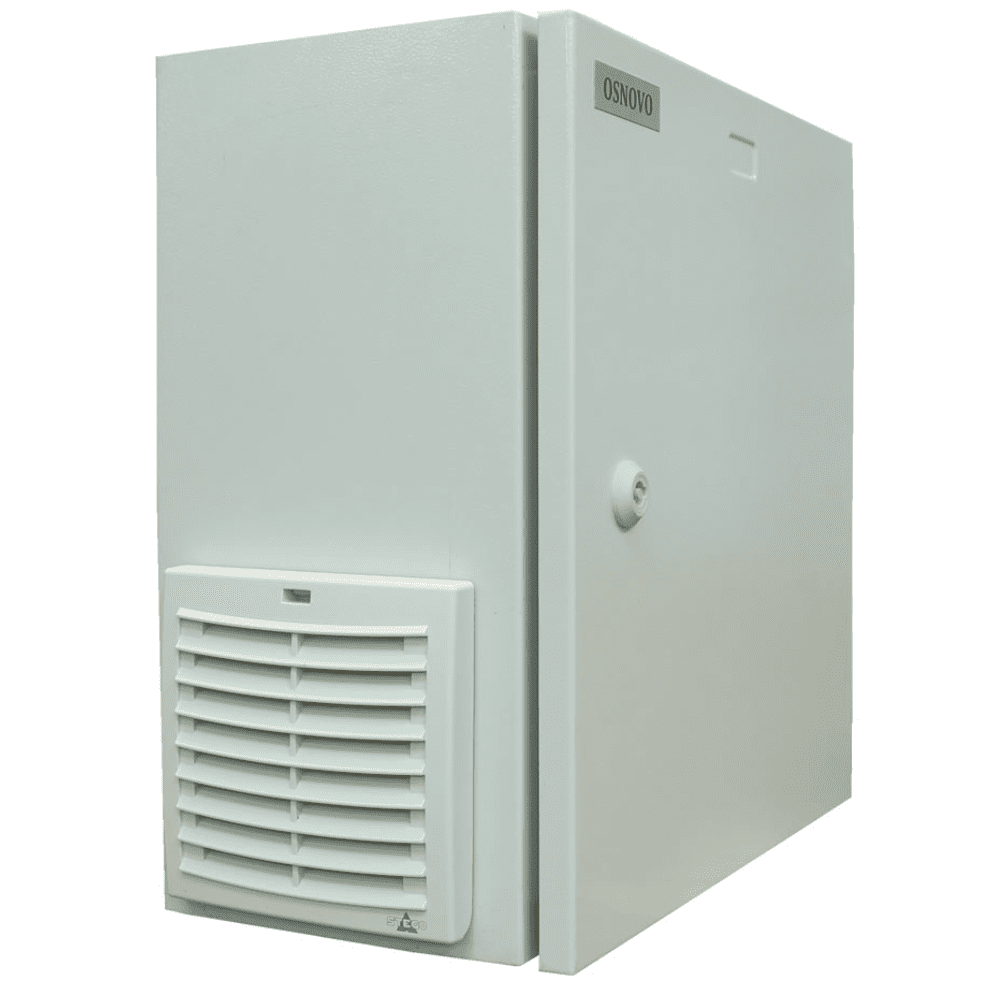

Osnovo OS-44VB1 Уличная станция с термостабилизацией, системой вентиляции

Станция Osnovo OS-44VB1 предназначена для защиты электрооборудования, требующего установки на улице, и состоит из герметичного бокса и комплекта дополнительного оборудования, включающего:

• Оптический кросс для коммутации оптико-волоконного кабеля с устанавливаемыми устройствами.



• Систему обогрева: конвективный обогреватель для установки на DIN-рейку, термостат (Н-З, до +15 ºС) и слой теплоизоляции внутри корпуса шкафа поддерживают внутреннюю температуру выше 0 ºС.
• Систему проточной вентиляции: вентилятор, срабатывающий по сигналу отдельного термостата (Н-З, от +35 ºС), и два сетчатых фильтра, установленных на притоке и вытяжке воздуха, не позволяют воздуху в шкафу нагреваться выше 50 ºС, защищают от попадания внутрь пыли. Система необходима при монтаже устройств с высоким тепловыделением.
•
• Блок питания промышленного класса 48 В DC, подающий питание встраиваемому оборудованию общей мощностью до 240 Вт.
• Автоматический выключатель (2Р, 10 A), обесточивающий станцию при коротком замыкании или перегрузке.
• Систему резервного питания: четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 А·ч общим напряжением 48 В, реле контроля напряжения (40–80 В, 10A) — защиту АКБ от глубокой разрядки и плавкие вставки —защиту от перегрузок и КЗ.

Характеристики оптического кросса:

• Модуль на два оптических порта SC.
• Ложемент на 8×КДЗС.
• Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
• Габариты: 183×113×22 мм.

Термошкаф предназначен для круглогодичной уличной работы: корпус защищен от влаги и пыли согласно стандарту IP66, предусмотрен набор гермовводов, диапазон рабочих температур — -40 ºС... +50 ºС. Потребляемая мощность — до 440 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 80 мм, нижний — 80 мм. Габариты — 400×400×210 мм.

Комплектация:

• Уличная станция — 1шт.
• Набор гермовводов — 1шт.
• Ключ от монтажного шкафа — 1 шт.
• Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
• Фильтр для системы проточной вентиляции — 2шт.
• Заглушка для фильтров системы проточной вентиляции — 2шт.
• DIN-рейка 7.5×35 мм, 1.0 м.
• Шина для внутреннего монтажа, 210 мм.
• Расходные материалы.

  Osnovo OS-44VB1
  Артикул	12112
  Назначение	уличная станция (термошкаф)
  Размеры (Ш×В×Г)	400×400×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса и монтажной пластины	металл
  Оптический кросс	размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт
  Температура внутри уличной станции	0 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	-40 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	да
  Резервное питание (АКБ)	да
  Теплоизоляция	да
  Система проточной вентиляции	да
  Система тёплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 80 мм (ширина), нижняя – 80 мм (ширина)
