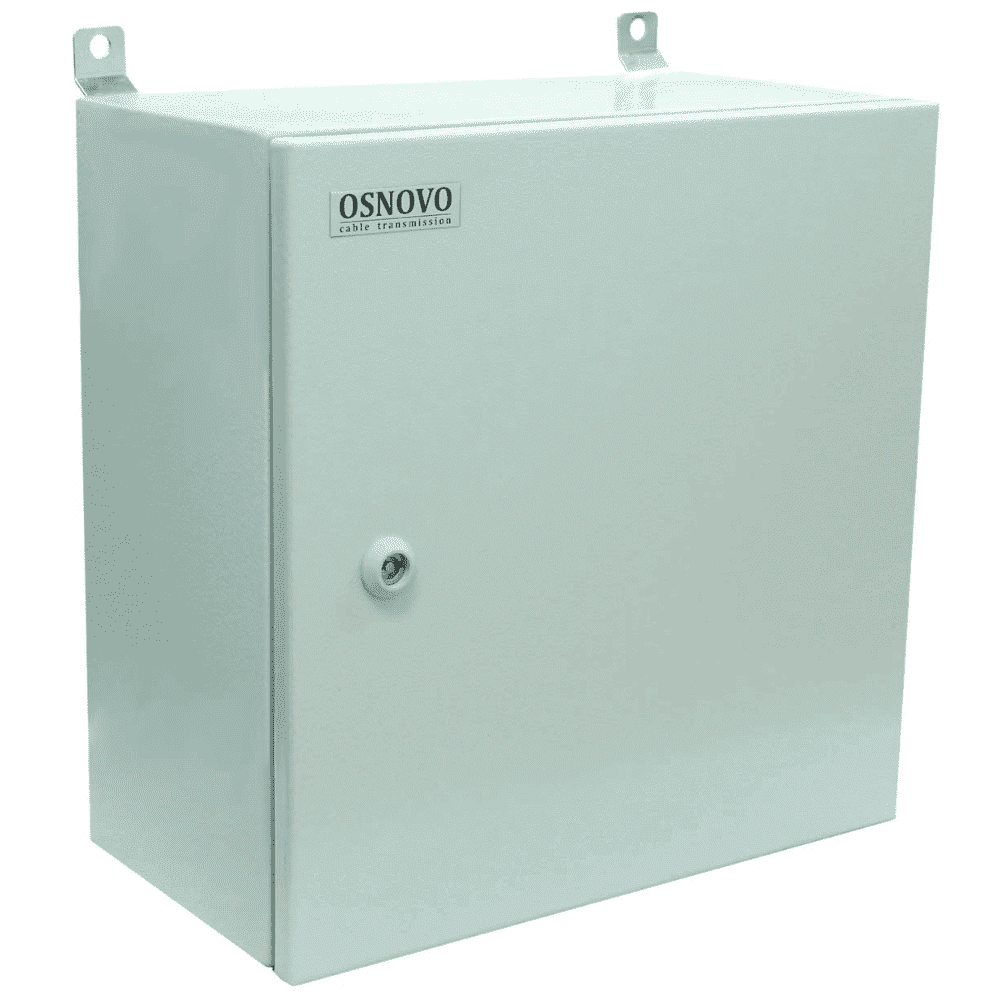

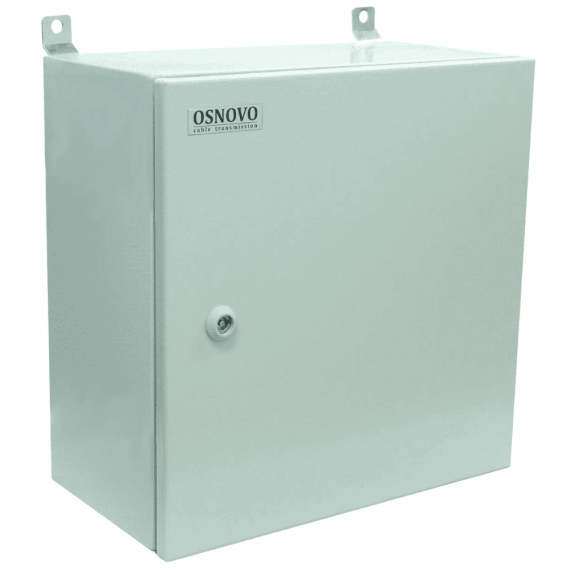

Osnovo OS-44TB1 Базовая уличная станция с термостабилизацией

Станция Osnovo OS-44TB1 с оптическим кроссом (легкая коммутация оптико-волоконного кабеля с оборудованием) предназначена для защиты устройств, требующих установки на улице. Включает в себя герметичный бокс и комплект встроенного оборудования:

• Система обогрева включает в себя универсальный обогреватель с вентилятором для установки на DIN-рейку и нормально-замкнутый термостат до +15 ºС обеспечивают температуру внутри станции в пределах 0 ºС... +50 ºС.
• Промышленный БП DC 48 В предназначен для основного питания встраиваемого оборудования мощностью до 240 Вт.
• Система резервного питания термошкафа содержит четыре свинцово-кислотных АКБ 12 В емкостью 2.2 А·ч общим напряжением 48 В. Защита от глубокой разрядки — реле контроля напряжения (40–80 В, 10A), от перегрузок и КЗ – плавкие вставки.
• Автоматический выключатель (2Р, 10 A) отключает станцию от электросети при КЗ или перегрузке.

Характеристики оптического кросса:

• Модуль на два SC-порта.
• Ложемент на восемь КДЗС60.
• Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
• Габариты: 183×113×22 мм.

Адаптирован для круглогодичной работы на улице: защита корпуса от влаги и пыли по стандарту IP66, диапазон рабочих температур — -40 ºС... +50 ºС, комплект гермовводов. Потребляемая мощность с учетом обогрева — до 440 Вт. Отрезок на din-рейках, доступный для монтажа оборудования: верхний — 160 мм, нижний — 100 мм. Габариты — 400×400×210 мм. Возможно оснащение станции дополнительным встроенным оборудованием под заказ: проточной вентиляцией, устройством «теплого» пуска, теплоизоляцией.

Комплектация:

• Уличная станция — 1шт.
• Набор гермовводов — 1шт.
• Ключ от монтажного шкафа — 1 шт.
• Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
• DIN-рейка 7.5×35 мм, 1.0 м.
• Шина для внутреннего монтажа, 210 мм.
• Расходные материалы.

Опции:

• Датчик вскрытия двери.
• Встроенный LED-светильник 5 Вт, 220 В.
• Монтаж на столб.
• Замок.

  Osnovo OS-44TB1
  Артикул	11516
  Назначение	уличная станция (термошкаф)
  Размеры (Ш×В×Г)	400×400×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса и монтажной пластины	металл
  Оптический кросс	размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт
  Температура внутри уличной станции	0 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	-40 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	да
  Резервное питание (АКБ)	да
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система тёплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 160 мм (ширина), нижняя – 100 мм (ширина)
