Osnovo OS-44T1(SW-60812/I) Уличный коммутатор с термостабилизацией

Osnovo OS-44T1 (SW-60812/I) состоит из встроенного в уличную станцию OS-44T1 неуправляемого промышленного РоЕ-коммутатора SW-60812/I. Адаптирован к работе на улице вне зависимости от времени года: защита шкафа от влаги и пыли соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, предусмотрены гермовводы и система термостабилизации. Общая потребляемая мощность — 445 Вт.

SW-60812/I

Коммутатор оборудован восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45. Подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме CCTV увеличивает дальность передачи до 250 м (ограничение скорости — 10 Мбит/с), подает на порты 1 и 2 до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт. Общий бюджет РоЕ — 240 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Размер таблицы МАС-адресов — 8К.

Функциональность:

• Auto MDI/MDIX — автоматическое определение типа контакта для подключения прямых и кроссовых кабелей (для медных портов).
• Автоопределение РоЕ-устройств.
• Auto-Check — функция антизависания РоЕ-устройств.
• Изоляция портов.
• Топологии подключения — каскад, звезда.
• Защита от превышения предельного тока нагрузки.
• Тревожная сигнализация при сбое питания.
• Защита от короткого замыкания с автоматическим включением при устранении КЗ.

SW-60812/I оборудован клеммами для подключения основного и резервного БП (DC 48 ~ 57 В), заземления и реле тревожной сигнализации (сухой контакт), переключателями режимов работы. Предусмотрены LED-индикаторы подключения нагрузки к портам, тревоги, питания, подачи PoE. Защита от пыли и влаги — IP30, предусмотрена грозозащита (6 кВ). Безвентиляторный дизайн. Рабочие температуры — –40 °C... +75 °C. Размер — 165×50×115 мм.

OS-44T1

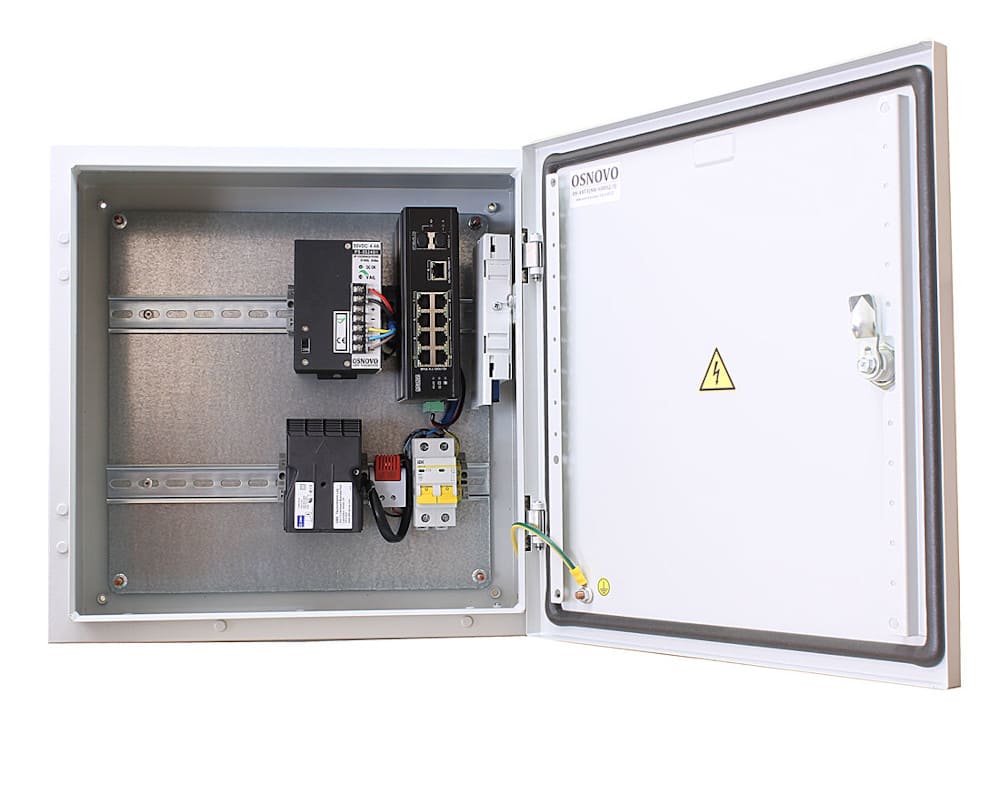

Станция состоит из герметичного стального бокса с порошковым покрытием и оборудования :

• Оптического кросса.
• Системы обогрева с конвективным нагревателем для установки на DIN-рейку.
• Термостата (до +15 ºС).
• Автоматического выключателя (2Р, 10 A).

Характеристики оптического кросса:

• Размер — 183×113×22 мм.
• Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
• Ложемент на 8×КДЗС (два в комплекте).
• Модуль на два SC-порта.

OS-44T1 поддерживает температуру внутри шкафа в диапазоне –15 ºС... +50 ºС. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — 200 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 320 мм, нижний — 180 мм. Размер — 400×400×210 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OS-44T1.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

  Osnovo OS-44T1 (SW-60812/I)
  Коммутатор SW-60812/I
  Общее количество портов	11
  Количество портов FE RJ-45 с РоЕ	8
  Количество портов GE RJ-45	1
  Количество портов GE SFP	2
  Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
  Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
  Максимальная общая мощность РоЕ	240 Вт
  Пропускная способность коммутационной матрицы	7.6 Гбит/с
  Размер таблицы MAC-адресов	8К
  Буфер пакетов	1 Мбайт
  Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
  Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
  Топологии подключения	звезда каскад
  Поддержка jumbo frame	-
  Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
  Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
  Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
  Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
  Энергопотребление (без РоЕ)	5 Вт
  Защита	IP30
  Охлаждение	пассивное (без вентилятора)
  Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
  Размер	165×50×115 мм
  Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
  Уличная станция OS-44T1
  Назначение	уличная станция (термошкаф)
  Размер (Ш×В×Г)	400×400×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса	металл
  Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
  Температура внутри уличной станции	–15 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	активная (с вентилятором), с нагревательным элементом (мощн. 200 Вт)
  Резервное питание (АКБ)	-
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система теплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 60 мм
