Osnovo HE05C Многофункциональное устройство-удлинитель для передачи HDMI

Передатчик HE05CT и приемник HE05CR предназначен для передачи HDMI-сигнала по одному коаксиальному кабелю (RG59/RG6) с использованием технологии DVB-T ВЧ-модулирования на расстояние до 500м.

Применение ТВ-делителей и сумматоров позволяет по одному коаксиальному кабелю передавать сигналы от нескольких (до 99шт.) передатчиков к нескольким (до 99шт.) приемникам.

С помощью комплекта HE05C можно передавать изображение от видеорегистраторов CCTV по существующей системе кабельного ТВ. В качестве источника сигнала могут служить DVR, NVR или другой источник сигнала без HDCP. Передатчик HE05CT может работать напрямую с телевизором (с поддержкой DVB-T и ручным выбором каналов или с подключенной DVBT-приставной).

Особенности

• Расстояние передачи (макс.): до 500м (топология «точка – точка»);
• Разрешение: до 1080p, 60 Гц;
• Поддержка: HDMI 1.3, HDCP 1.4, DVI 1.0;
• Кодирование: видео - H.264 (до 1080p, 30fps), аудио – MPEG2;
• Частотный диапазон: 142…950 МГц (99 каналов);
• Передача HDMI-сигнала по существующей линии передачи CATV.
• Возможность подключения локального HDMI-монитора;
• Дисплеи на передних панелях передатчика и приемника для отображения выбранного номера канала;
• ИК-пульт дистанционного управления и приемник ИК-сигнала приобретаются отдельно.
• Возможна установка нескольких передатчиков или приемников в 19” стойку. Панели для монтажа (TPN002U) приобретаются отдельно.


  Технические характеристики

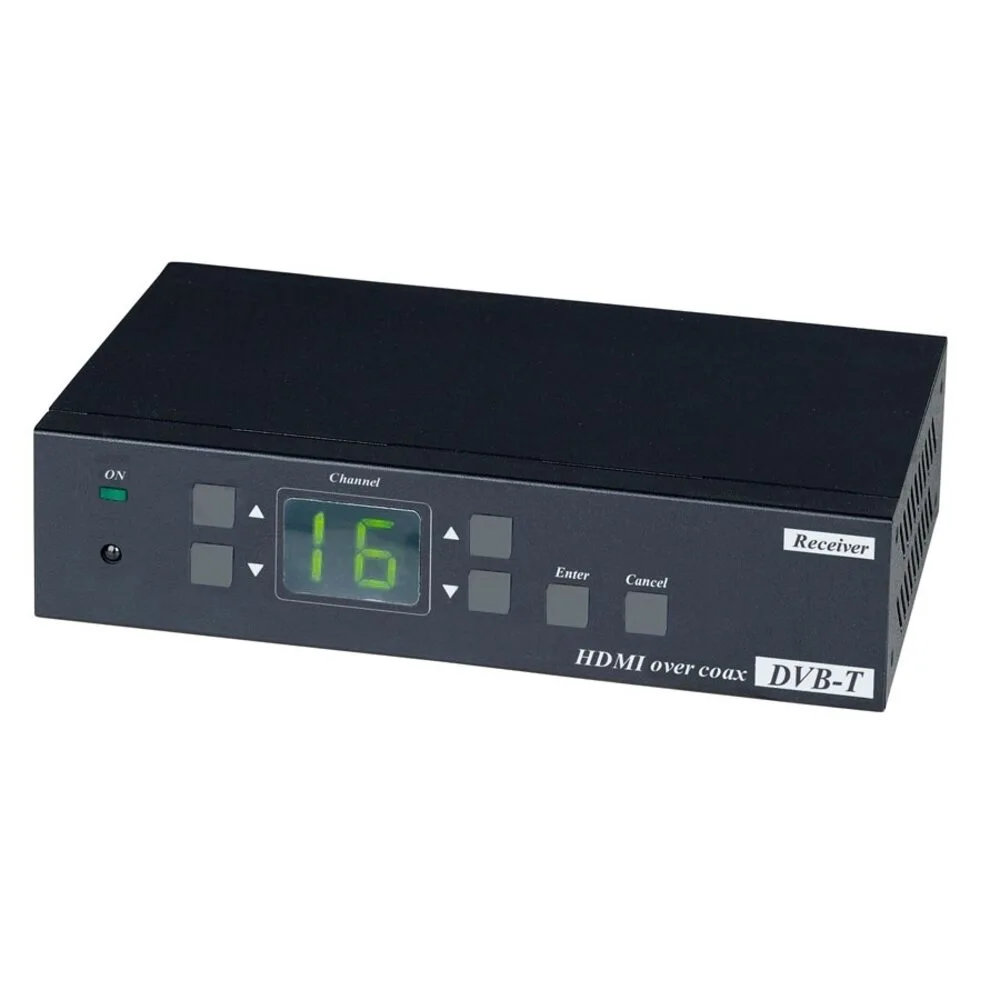

  • Приемник HDMI-сигнала по коаксиальному кабелю
  • Расстояние передачи: 100м (1080p, 50Гц, 2,7Гбит/с); 200м (720p, 1080i, 1080p/25Гц, 1,5Гбит/с); 300м (480i,576i, 270Мбит/с);
  • HDMI: HDMI 1.3, 1080р / 60 Гц
  • Аудио: Кодирование MPEG-2
  • Передача ИК: 38КГц (опция)
  • Передача USB: -
  • Передача RS232: -
  • Подключение: HDMI(A)(вых.); F(f) (вх.); DC5,5 (роз.);
  • Питание: БП DC5V, 1А.
  • Рабочая температура: 0…+70 °С
  • Размер (ШхГхВ) (мм): 167x40x110,5
  • Дополнительно: Предназначен для работы с передатчиком HE05CT
  • Производитель: SC&T
  1. Комплектация HE05CR




  2. Передатчик HE05CR – 1шт.;
  3. БП AC220V/DC5V – 1шт.;
  4. Набор шурупов для настенного крепления;
  5. Упаковка – 1шт.;
  6. Руководство по эксплуатации – 1шт.
