Osnovo HE01ERK Комплект передатчик+приёмник (HE01SET+HE01SER)

Комплект HE01ERK состоит из передатчика HE01SET и приемника HE01SER и предназначен для передачи HDMI видеосигнала по одному кабелю витой пары на расстояние до 40м. При этом максимальное разрешение HDMI сигнала составляет 1920х1200.

Передатчик HE01SET и приемник HE01SER не требуют для своей работы блок питания при условии, что выход HDMI на устройстве-источнике сигнала обеспечивает необходимое напряжение. В случае, когда выход HDMI на устройстве-источнике видеосигнала не справляется, передатчик HE01SET можно запитать от внешнего БП 5V через кабель Micro USB (идет в комплекте), приемник HE01SER будет запитан от передатчика.

Комплект HE01ERK можно с успехом использовать в самых разных проектах, например, для организации передачи изображения с видеорегистратора с выходом HDMI на удаленный монитор.

Особенности

• Подходит для DVR и NVR устройств;
• Максимальное расстояние передачи HDMI – 70м (при разрешении 1280х720), 40м (при разрешении 1920х1200);
• Поддержка HDMI 1.3 (2.25 Гбит/с);
• Не поддерживает HDCP;
• Не требует питания при условии, что передаваемый сигнал HDMI имеет TMDS = 1.2 Vp-p и DDC = 5V;
• Возможность подключения к передатчику внешнего БП (питание приемника осуществляется от передатчика) через кабель microUSB при слабом уровне сигнала HDMI на выходе источника HDMI,
• Рекомендуемый кабель: UTP Cat5e (расстояние до 30м) или UTP Cat6 (расстояние > 30м);
• Миниатюрный корпус;
• Простота и удобство в эксплуатации;
• Не требует дополнительной настройки.

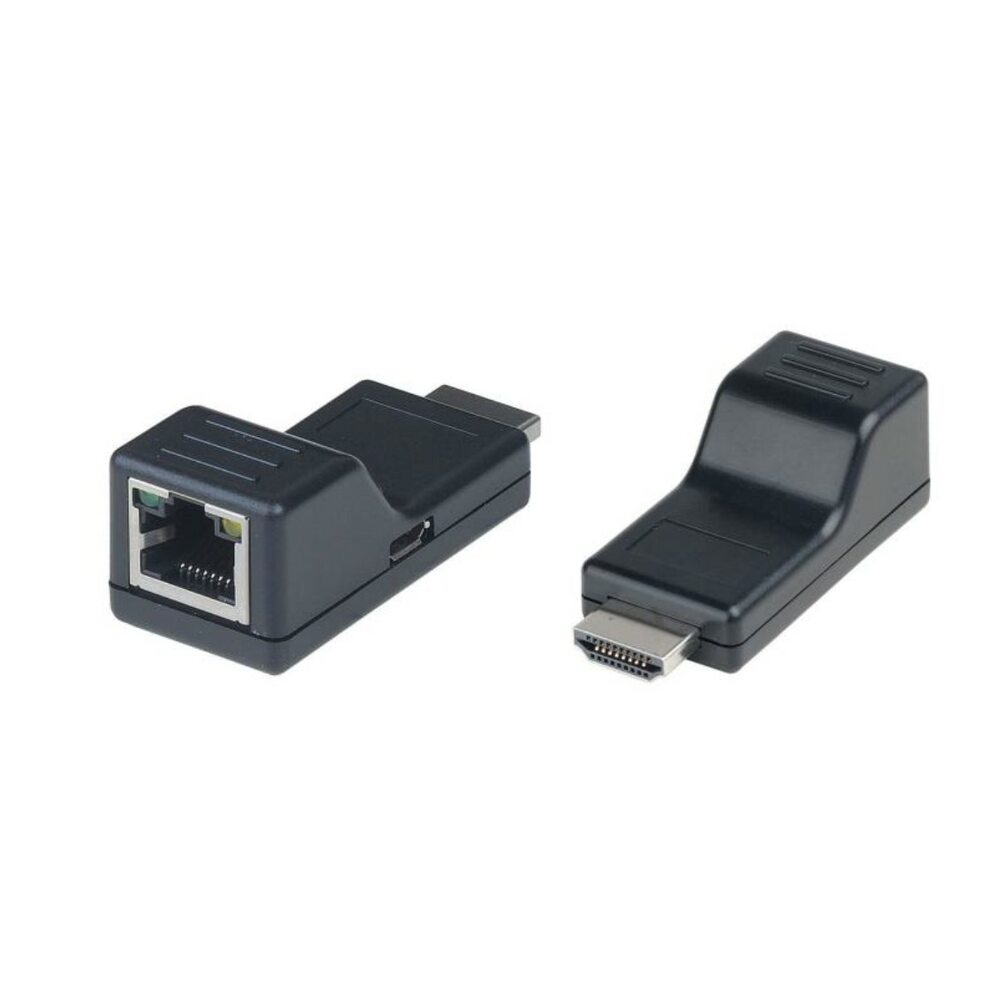

  1. Передатчик HE01SET, разъемы и LED-индикаторы передней и задней части


  2. Штекер HDMI-A для подключения передатчика к устройству-источнику HDMI сигнала
  3. Зеленый LED-индикатор, горит при наличии питания
  4. Разъем RJ-45, для подключения кабеля витой пары между передатчиком и приемником
  5. Желтый LED-индикатор, не используется.
  6. Разъем micro USB, используется для подключения внешнего источника питания, если сигнал на выходе устройства-источника HDMI обладает слабым уровнем.
  1. Передатчик HE01SET, разъемы и LED-индикаторы передней и задней части


  2. Штекер HDMI-A для подключения приемника к HDMI-дисплею
  3. Зеленый LED-индикатор, горит при наличии питания
  4. Разъем RJ-45, для подключения кабеля витой пары между приемником и передатчиком
  5. Желтый LED-индикатор, не используется.
     1. Комплектация
     2. Передатчик HE01SET – 1шт;
     3. Приемник HE01SER – 1шт;
     4. Кабель microUSB – 1шт;
     5. Упаковка – 1шт;
     6. Руководство по эксплуатации – 1шт.

  Комплект HE01ERK, типовая схема подключения

  Технические характеристики

  • Версия HDMI: HDMI 1.3 (без HDCP)
  • Разрешение: 1920x1200/60Hz, 1920x1080/60Hz, 1680x1050/60Hz, 1600x1200/60Hz, 1600x900/60Hz, 1440x900/60Hz, 1280x1024/60Hz, 1280x960/60Hz, 1280x800/60Hz, 1280x720/60Hz, 1024x768/60Hz, 800x600/60Hz
  • Расстояние передачи: 70м (при разрешении 1280х720), 40м (при разрешении 1920х1200)
  • Скорость передачи данных: 2,25 Гбит/с
  • Входящий HDMI сигнал (TDMS): 1,2 Vp-p
  • Входящий HDMI сигнал (DDC): 5 Vp-p (TTL)
  • Разъемы:
    HE01SET: HDMI-A x 1, RJ-45 x 1, microUSB x 1
    HE01SER: HDMI-A x 1, RJ-45 x 1
  • Потребляемый ток: <320mA
  • Питание: HE01SET - 5V, HE01SER - От передатчика
  • Рекомендуемый кабель: UTP Cat5e (до 30м) UTP Cat6 (>30м)
  • Рабочая температура: -40 °…+55 °С
  • Размеры (ШxВxГ),мм: 20,2 х 24 х 57,5
  • Производитель: SC&T
